يظل تطبيق وإزالة أهداف تحديد المواقع على المكونات الصناعية الضخمة يمثل عنق الزجاجة الشديد. غالبًا ما يقضي الفنيون ساعات في وضع نقاط لاصقة على ألواح الفضاء الضخمة أو إطارات السيارات. إنهم ببساطة يضيعون ساعات إنتاج قيمة قبل أن يبدأ المسح الفعلي للأبعاد. يوفر التتبع البصري الديناميكي الآن بديلاً حاسماً ومثبتًا. هذا النهج الحديث يلغي الإعداد اليدوي تمامًا. كما أنه يحافظ على دقة القياس مباشرة على أرضية المتجر النشطة والمهتزة.
يواجه مديرو مراقبة الجودة خيارًا كبيرًا عند تقييم الماسح الضوئي الليزري ثلاثي الأبعاد للتتبع البصري HyperScan Plus . يجب عليك موازنة الدقة الحجمية بعناية مع سرعة النشر. تلعب قابلية التشغيل البيني للبرامج والمتانة البيئية أدوارًا رئيسية في هذا القرار أيضًا. إن إحداث هذا التحول التكنولوجي يؤدي إلى تحويل سير عمل التصنيع بشكل جذري. تحتاج فقط إلى فهم التغييرات الأساسية المعنية. دعونا نستكشف بالضبط كيف تعمل أنظمة التتبع الخالية من العلامات على إعادة تشكيل علم القياس الصناعي اليوم.
الوجبات السريعة الرئيسية
كفاءة خالية من العلامات: يؤدي التخلص من التطبيق المستهدف إلى تقليل وقت إعداد الأجزاء بنسبة تصل إلى 80%، مما يؤثر بشكل مباشر على إنتاجية الفحص للمكونات واسعة النطاق.
الإسناد الديناميكي: يحافظ التتبع البصري على الدقة حتى في بيئات أرضية المتجر غير المستقرة المعرضة للاهتزازات أو حركة الأجزاء.
دقة من فئة القياس: مصممة لتلبية معايير شهادة ISO الصارمة لمراقبة جودة الطيران والسيارات والآلات الثقيلة.
التركيز على التنفيذ: يتطلب النشر الناجح تقييم متطلبات خط البصر، ومسح أبعاد الحجم، والتكامل مع برامج الفحص الحالية (على سبيل المثال، PolyWorks، وGeomagic).
دراسة الجدوى التجارية: القضاء على الاختناقات في التفتيش على الأجزاء الكبيرة
يقلل العديد من الشركات المصنعة بشكل كبير من التكاليف الخفية لإعداد الأجزاء التقليدية. تعمل الأهداف اللاصقة على إبطاء عمليات الجودة بشكل كبير. بالنسبة لشفرة توربينات الرياح الضخمة، يستغرق وضع آلاف الملصقات عدة ساعات. وتستغرق إزالتها وقتًا أطول. غالبًا ما تتطلب البقايا اللزجة تنظيفًا كيميائيًا قويًا بعد ذلك. تؤدي هذه الخطوات اليدوية المتكررة إلى تأخير دورات الإنتاج دون داع. كثيرا ما نرى خطوط التجميع النشطة متوقفة لمجرد أن الفنيين يحتاجون إلى مزيد من الوقت لإعداد الأسطح.
يعمل المسح الضوئي الخالي من العلامات على حل مشكلة الإنتاجية هذه بشكل مباشر. لا تستطيع بعض الصناعات المتطورة ببساطة تحمل التلوث السطحي المادي. تمتص مركبات ألياف الكربون الفضائية غير المطلية المواد الكيميائية اللاصقة بسهولة. قوالب الحقن المصقولة للغاية تخدش بسهولة أثناء إزالة الهدف بقوة. يؤدي قياس عدم الاتصال إلى إزالة هذه المخاطر الجسدية تمامًا. يمكنك فحص المكون دون لمس اللمسة النهائية الحساسة.
كيف يمكنك قياس النجاح بعد نشر إعداد التتبع البصري؟ قم بإنشاء مقاييس أساسية واضحة قبل تغيير سير عملك.
تقليل وقت الدورة: حدد المدة الدقيقة منذ وصول الجزء إلى تقرير الفحص النهائي الذي تم إنشاؤه.
حجم المسح اليومي: قم بحساب عدد المكونات الكبيرة التي تمر عبر قسم مراقبة الجودة لديك في كل نوبة عمل.
معدلات إعادة العمل: تتبع التخفيضات المحددة في حالات الفشل الزائفة الناجمة عن الأسطح المتسخة أو الملصقات المستهدفة في غير مكانها.
خطأ شائع: الفشل في توثيق أوقات سير عمل ما قبل التثبيت يظل خطأً فادحًا. بدون خط أساس تاريخي واضح، لا يمكنك قياس كفاءتك المكتسبة حديثًا للإدارة العليا لاحقًا. يجب عليك إثبات ميزة السرعة بشكل موضوعي.

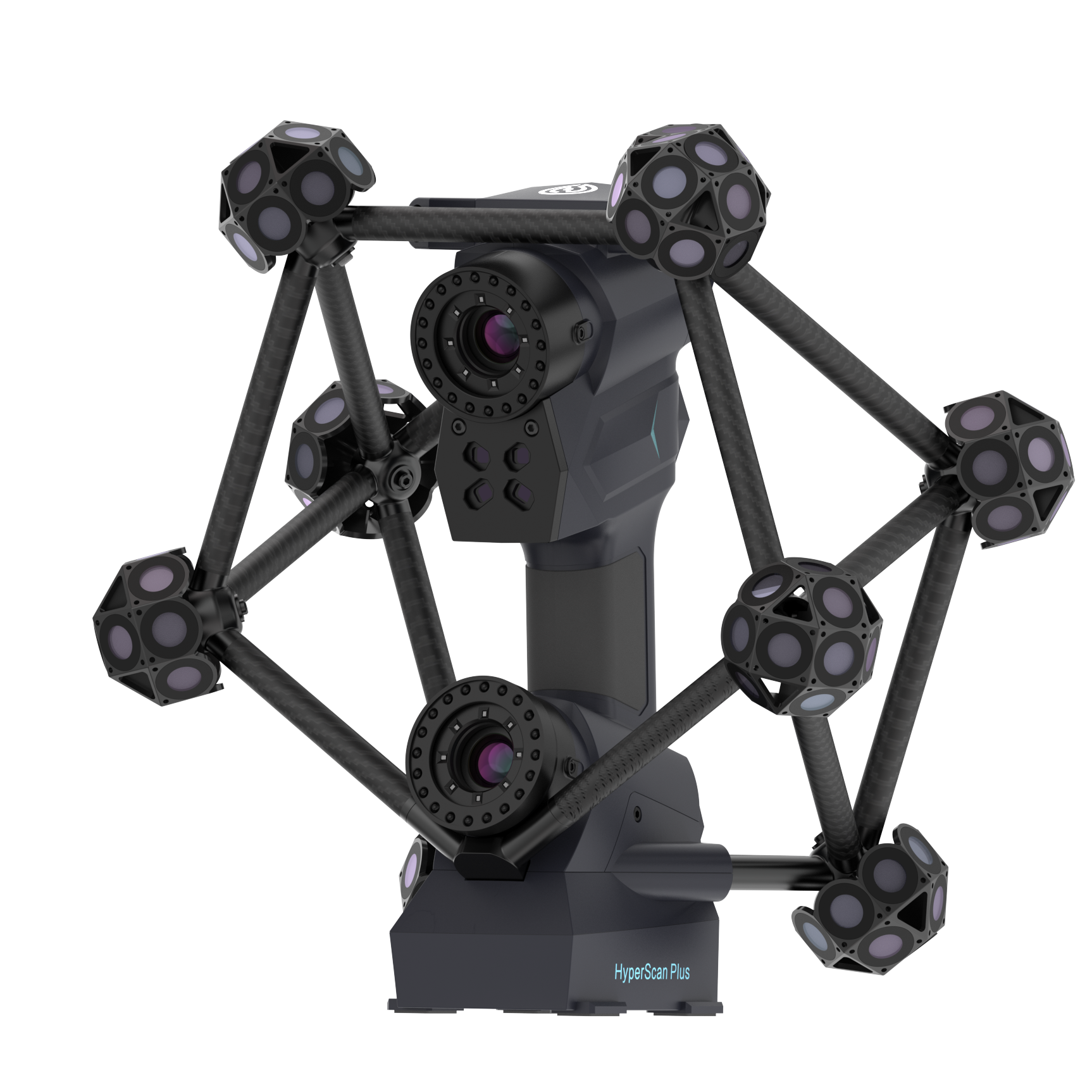

تقييم الماسح الضوئي الليزري ثلاثي الأبعاد للتتبع البصري HyperScan Plus
يوضح فهم بنية النظام الأساسية كيف تحقق التكنولوجيا مثل هذه الدقة العالية. إنه يعتمد كليًا على إعداد متطور للأجهزة المزدوجة. يوجد جهاز تعقب بصري بشكل مستقل على حامل ثلاثي الأرجل يعمل بمثابة العيون الرقمية. فهو يراقب باستمرار الماسح الضوئي المحمول وهو يتحرك حول الجسم المادي. يوفر هذا التآزر تحديد المواقع المكانية المستمر. لن تفقد أبدًا مكان وجود الماسح الضوئي في الفضاء ثلاثي الأبعاد.
أرضيات التصنيع النشطة تهتز باستمرار. الرافعات الشوكية تقود محطات عمل القياس السابقة. مكابس الختم الثقيلة تهز الأرض القريبة. يدير التتبع الديناميكي هذه البيئات غير المستقرة دون عناء. يحافظ نظام التتبع على نظام إحداثيات صارم رقميًا. إذا اصطدم شخص ما بالجزء عن طريق الخطأ، يقوم البرنامج بالتعويض على الفور. إذا اهتز جهاز التعقب قليلاً، فإن الإسناد الديناميكي يصحح المحاذاة في الوقت الفعلي. وتظل هذه القدرة بالغة الأهمية بالنسبة للبيئات الصناعية في العالم الحقيقي حيث يكون العزل المختبري مستحيلاً.
قد تتساءل عن كيفية تناسب تقنية الليزر الأزرق مع هذا الإطار البصري. يتعامل الليزر الأزرق مع الأسطح الصعبة بشكل أفضل بكثير من الليزر الأحمر القديم. يقومون بمسح المعادن اللامعة بسهولة. إنهم يلتقطون البلاستيك الأسود العميق دون أي رذاذ مسح. تعرض الوحدة المحمولة شبكة الليزر لالتقاط تفاصيل السطح المعقدة. وفي الوقت نفسه، تقوم المحطة الأساسية بتتبع المواقع المكانية العالمية. إنهم يعملون معًا بشكل مثالي لبناء السحابة النقطية.
تتغير الدقة الحجمية على مسافات كبيرة. لا يوجد نظام قياس يفلت من الفيزياء تمامًا. على مدى خمسة أو عشرة أمتار، تنخفض الدقة قليلاً. ومع ذلك، فإن أجهزة التتبع الضوئية تتحكم في تراكم الأخطاء هذا بشكل أفضل بكثير من الطرق التقليدية. دعونا نلقي نظرة على مقياس الدقة النموذجي على مسافات طويلة.
يعتمد التتبع البصري بشكل كامل على الرؤية الواضحة. يتضمن القيد الأساسي الحفاظ على خط رؤية صارم. يجب أن يرى جهاز التتبع الأساسي باستمرار مصابيح LED لتحديد موضع الوحدة المحمولة. التجاويف الداخلية العميقة أو الأشكال الهندسية الداخلية المعقدة تحجب هذا المنظر بسهولة. نوصي بعدة استراتيجيات محددة للتغلب على هذه العقبات المشتركة.
وضع التعقب الأمثل: ارفع المحطة الأساسية على حامل ثلاثي الأرجل طويلًا لتنظر للأسفل على الجزء.
إعدادات متعددة: قم بنقل جهاز التعقب حول المركبات الكبيرة لالتقاط النقاط العمياء المخفية بكفاءة.
المسح المختلط: قم بتطبيق الأهداف اللاصقة المحلية فقط داخل الجيوب العميقة حيث يفشل التتبع البصري مؤقتًا.
يجب أن تظل خطوط أنابيب البيانات قوية للغاية. يبدأ سير العمل الرقمي من خلال التقاط السحب النقطية الأولية. يقوم البرنامج الاحتكاري بعد ذلك بتحويل هذه النقاط إلى شبكة مضلعة نظيفة. يمكنك بعد ذلك تصدير الشبكة لمقارنة CAD وتحليل الانحراف. التوافق مهم بشكل كبير هنا. تستخدم معظم منشآت التصنيع بالفعل الأنظمة البيئية لبرامج القياس القياسية. تأكد من أن أجهزتك الجديدة تتغذى بسلاسة على الأنظمة الأساسية التي أثبتت جدواها مثل PolyWorks أو Geomagic Control X.
إن اعتماد المشغل يملي النجاح الحقيقي لأدوات القياس الجديدة. يحتاج المهندسون إلى معدات مريحة. تسبب الوحدات المحمولة الثقيلة إرهاقًا شديدًا للمعصم أثناء نوبات القياس الطويلة. قم بتقييم الوزن المادي لوحدة الماسح الضوئي بعناية. ضع في اعتبارك وقت الإعداد اليومي لمحطة التتبع الأساسية. يستغرق تدريب الفنيين الجدد وقتًا أقل بكثير عندما تقوم واجهة البرنامج بتوجيههم بشكل حدسي.
وتظل المعايرة الروتينية إلزامية لتحقيق الامتثال الصارم. يطلب عملاء الطيران والسيارات معايير صارمة لمراجعة الجودة مثل VDI/VDE 2634. قم بوضع جدول زمني ثابت لفحوصات المعايرة المنتظمة. استخدم أشرطة القطع الأثرية المعتمدة للتحقق من دقة التتبع قبل تنفيذ عمليات التفتيش الهامة.
أفضل الممارسات: قم بإجراء فحص معايرة ميدانية سريع كل صباح. يستغرق الأمر خمس دقائق فقط ولكنه يمنع ساعات من بيانات المسح غير الدقيقة تمامًا.
منطق القائمة المختصرة: HyperScan Plus مقابل حلول المقاييس البديلة
كيف يمكنك الاختيار بثقة بين أدوات التتبع البصري وأدوات القياس القديمة؟ يجب علينا تقييم مرونة المسح الضوئي بعناية مقابل قيود حجم القياس الصارمة.
توفر آلات قياس إحداثيات الذراع المفصلية التقليدية دقة مذهلة. ومع ذلك، فإن قياس الأسلحة له حدود مادية شديدة. يصل حجمها عادةً إلى مترين أو ثلاثة أمتار فقط بشكل مريح. يتطلب فحص هيكل السيارة الكبيرة القفز على ذراع القاعدة بشكل متكرر. كل قفزة يدوية تؤدي إلى تراكم الأخطاء الرياضية. يغطي التتبع البصري مناطق أوسع بكثير محليًا. يمكنك التجول حول مكون فضائي ضخم بحرية دون توقف.
يجب علينا أيضًا مقارنة أنظمة التتبع بالماسحات الضوئية المحمولة القياسية المستقلة. تتطلب الأنظمة المحمولة تطبيقًا يدويًا مكثفًا للهدف. أنت تنفق المال على النقاط اللاصقة بشكل مستمر. والأهم من ذلك أنك تقضي ساعات عمل هندسية باهظة الثمن في وضع تلك النقاط الصغيرة. تتطلب أنظمة التتبع استثمارًا أوليًا أعلى في الأجهزة مقدمًا. ومع ذلك، فإنها تزيل عبء العمل اليدوي المتكرر لإعداد الأجزاء تمامًا. تستفيد البيئات ذات العمالة العالية بشكل كبير من هذا التحول في سير العمل.
حدد حالات استخدام منشأتك المثالية بوضوح. تشهد المنشآت التي تتعامل مع الأجزاء الكبيرة ذات المزيج العالي والمنخفضة الحجم أسرع عوائد لسير العمل. تفضل بيئات مراقبة الجودة الصارمة المسح الضوئي الخالي من العلامات بشكل كبير. تتلاءم المركبات غير المطلية ونماذج التصميم الأولية الحساسة تمامًا هنا. وعلى العكس من ذلك، فإن بيئات المختبرات الثابتة التي تفحص أجزاء سطح المكتب الصغيرة لا تحتاج إلى تتبع ديناميكي. يناسب الماسح الضوئي المكتبي البسيط تلك التطبيقات الثابتة بشكل أفضل بكثير.
خاتمة
إن إزالة العلامات المادية من سير عمل علم القياس توفر قيمة استراتيجية هائلة. يمكنك تسريع دورات التفتيش بشكل كبير. أنت تحمي الأسطح الحساسة من التلوث اللاصق الضار. يقضي الفنيون لديك وقتهم الثمين في قياس المكونات فعليًا بدلاً من وضع الملصقات. تصبح عملية التصنيع بأكملها أكثر سلاسة ونظافة وأسرع بشكل ملحوظ.
يجب على صناع القرار اتخاذ إجراءات حاسمة من خلال طلب إجراء فحص مادي لإثبات المفهوم. قم بإحضار معدات التتبع مباشرة إلى أرضية متجرك. حدد العنصر الأكثر تحديًا أو انعكاسًا أو ضخامة في مخزونك الحالي. اختبار جدوى خط البصر ماديًا حول الأشكال الهندسية المعقدة. تحقق من جودة التقاط المواد وفقًا لإضاءة المصنع القياسية وغير المثالية. يوفر تقييم الماسح الضوئي الليزري ثلاثي الأبعاد للتتبع البصري HyperScan Plus في ظروف العالم الحقيقي الدليل النهائي على القدرة.
التعليمات
س: كيف يتعامل جهاز HyperScan Plus مع الأسطح المعدنية شديدة الانعكاس أو المصنعة آليًا؟
ج: يستخدم النظام تقنية الضوء الأزرق المتقدمة المقترنة بكثافة الليزر القابلة للتعديل. يتميز الليزر الأزرق بطول موجي أقصر، مما ينتج عنه مقاطع أكثر وضوحًا على المعادن اللامعة أو المشغولة آليًا. يقوم البرنامج بضبط التعرض ديناميكيًا للتخفيف من الانعكاسات الساطعة. يمكنك الحصول على عمليات مسح نظيفة دون استخدام بخاخات باهتة.
س: ماذا يحدث إذا انكسر خط الرؤية بين الماسح الضوئي وجهاز التتبع؟
ج: يقوم النظام بإيقاف جمع البيانات مؤقتًا على الفور. ومع ذلك، فإن التعافي يكون فوريًا تقريبًا. بمجرد تحريك الماسح الضوئي مرة أخرى إلى مجال رؤية جهاز التعقب، يقوم البرنامج بإعادة توصيل دفق البيانات تلقائيًا. فهو يجمع البيانات الجديدة بسلاسة في نظام الإحداثيات الحالي دون الحاجة إلى إعادة التشغيل اليدوي.
س: هل يمكن توسيع حجم التتبع ليشمل الأجزاء الكبيرة بشكل استثنائي (على سبيل المثال، > 10 أمتار)؟
ج: نعم، يمكنك توسيع الحجم من خلال عملية تسمى القفز. يمكنك التقاط منطقة مرجعية، وتحريك محطة التعقب الأساسية، وإعادة المحاذاة باستخدام نقاط مرجعية مشتركة. في حين أن القفز يؤدي إلى زيادة الدقة الحجمية قليلاً، فإن التتبع الديناميكي يقلل من هذا الخطأ، مع الحفاظ على الانحرافات بشكل جيد ضمن تفاوتات الأجزاء الكبيرة.
س: ما هي المتطلبات البيئية المحددة (درجة الحرارة والإضاءة) للحصول على الدقة المثلى؟
ج: يعمل النظام بشكل موثوق عبر نطاقات درجات الحرارة النموذجية لأرضية المتجر. يعوض المرجع الديناميكي بشكل مستمر التمدد الحراري الطفيف في الأجزاء. نادرًا ما تؤثر تغييرات الإضاءة المحيطة على الأداء لأن جهاز التتبع يعزل إشارات LED النشطة وتردد الليزر الأزرق على وجه التحديد، متجاهلاً إضاءة المصنع القياسية.
