تواجه معظم الاقتصادات في جميع أنحاء العالم أزمة طاقة غير مسبوقة في السنوات الأخيرة التي تسببها مجموعة متنوعة من العوامل ، مثل تغير المناخ ونقص الوقود الأحفوري. مع زيادة الطلب على الطاقة العالمية بسرعة ، تتحول المزيد والمزيد من البلدان إلى الطاقة النظيفة. كواحدة من المصادر الرئيسية للطاقة النظيفة ، تم استخدام طاقة الرياح على نطاق واسع لإنتاج الكهرباء. تستخدم توربينات الرياح شفرات لتحويل الطاقة الحركية للرياح إلى الكهرباء التي نستخدمها لتشغيل منازلنا. في الوقت الحاضر ، لتوليد المزيد من طاقة الرياح فعالة من حيث التكلفة ، نما حجم توربينات الرياح ، سواء في الطول أو أطوال الشفرة ، مما يطرح أيضًا تحديات جديدة لتصنيع ومراقبة الجودة وتشغيل شفرات توربينات الرياح. لذلك ، لتحسين أداء عمل شفرات توربينات الرياح على نطاق واسع ، أصبحت الماسحات الضوئية بالليزر ثلاثية الأبعاد حلول القياس الذكي للتغلب على هذه العقبات.

التحديات التي واجهتها باستخدام القياسات التقليدية لفحص قوالب شفرة توربينات الرياح.

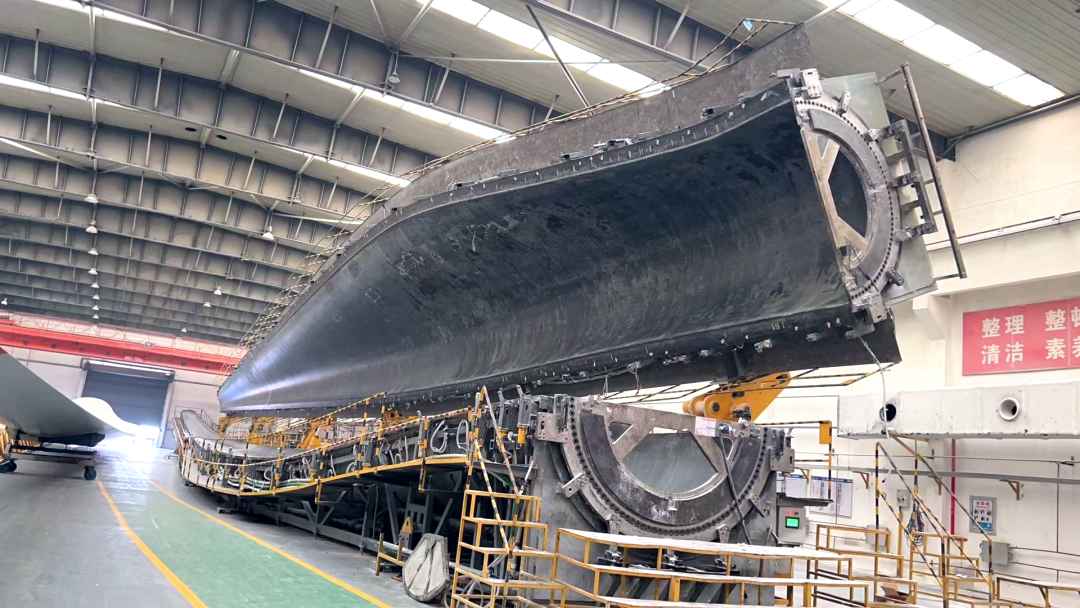

تلعب دقة قوالب الشفرة دورًا حيويًا في ضمان جودة منتج شفرات توربينات الرياح ، ولها تأثير مباشر على كفاءة توليد الكهرباء في طاقة الرياح. عند استخدام طريقة التفتيش التقليدية ، يجد عميلنا أنه من الصعب إجراء فحص عالي الدقة على الأسطح المنحنية مع زيادة أطوال العفن. بالإضافة إلى ذلك ، لا يمكن أن تتكيف طريقة الفحص اليدوي التقليدي مع بيئات العمل المختلفة عند قياس قوالب شفرة توربينات الرياح على نطاق واسع.

• دقة

مع زيادة طول القالب ، من الصعب الحصول على نتائج فحص عالية الدقة بسبب وقت التفتيش الطويل والمسافة الكبيرة عند استخدام طرق التفتيش التقليدية. عند قياس قطع العمل الكبيرة الحجم ذات الهياكل المعقدة ، من الصعب استخدام الأساليب التقليدية المستندة إلى الاتصال لالتقاط معلومات مفصلة عن المناطق التي يصعب الوصول إليها ، مما قد يؤدي إلى انحراف أبعاد لنتائج القياس.

• قابلية النقل المنخفض

عند استخدام أساليب القياس التقليدية لإجراء أعمال التفتيش ، يجب نقل قطعة العمل المستهدفة أثناء الفحص ، وهو أمر غير ممكن عند قياس قطع العمل على نطاق واسع.

• التكلفة العالية

يحتاج المصنعون إلى التأكد من أن القوى العاملة كافية للتعامل مع احتياجات الفحص التقليدي ، والذي يتطلب مبلغًا كبيرًا من الأموال المستثمرة في التدريب على المهارات للموظفين. بالإضافة إلى ذلك ، ستؤدي عملية التفتيش المستهلكة للوقت أيضًا إلى زيادة التكلفة.

حل المسح ثلاثي الأبعاد الكامل من ZG لفحص شفرات توربينات الرياح

يوفر ZG ماسحات ضوئية وخدمات ليزر 3D احترافية مثالية لفحص شفرات توربينات الرياح ، بما في ذلك فوتشوت و فرط. مع ميزات الدقة العالية والكفاءة العالية والمرونة العالية ، يمكن أن يساعد حل المسح ثلاثي الأبعاد الكامل من ZG المصنعين على مواجهة التحديات بفعالية كبيرة.

ل دقة عالية

أولاً ، لضمان دقة البيانات ثلاثية الأبعاد الممسوحة ضوئيًا ، فوتشوت، يتم استخدام نظام قياس التصوير المحمول المدمج بوحدة لاسلكية ، لتوفير إطار شامل لمشروع المسح بأكمله ، مما يؤدي إلى تحديد المواقع الدقيقة لعملية المسح التالية. علاوة على ذلك ، مع ميزة قياس التصوير الفوتوغرافي المدى ، يمكن أن يقلل بشكل كبير من الأخطاء التراكمية وتحسين دقة الحجم.

كفاءة عالية

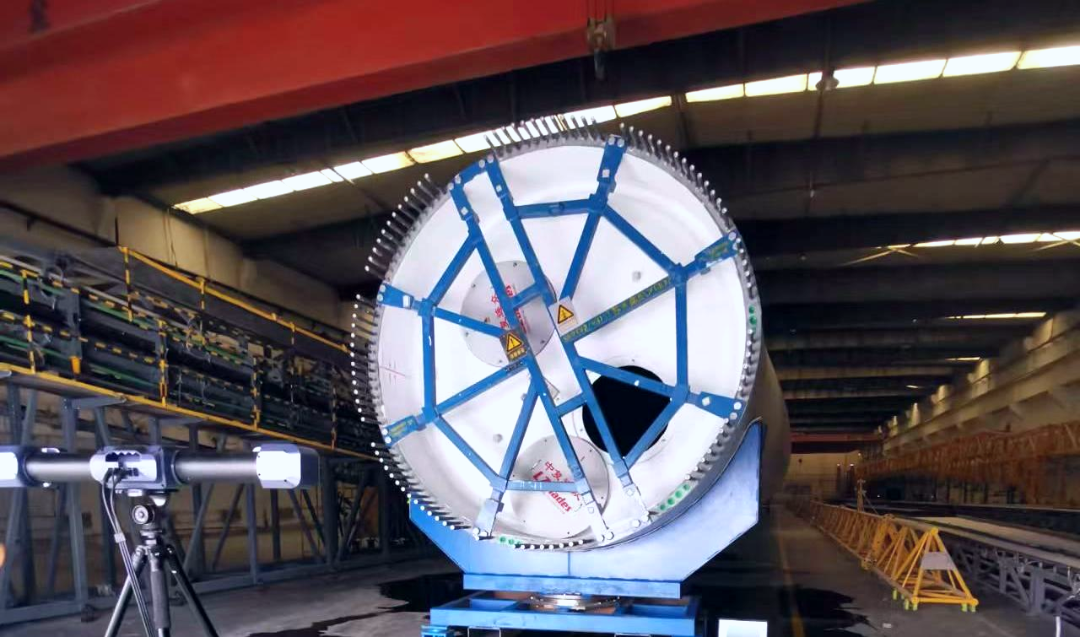

بعد الانتهاء من تحديد المواقع الإجمالية ، نختار فرط لإجراء أعمال المسح الضوئي. يعتمد تقنية الليزر الزرقاء مع أوضاع عمل متعددة تتميز بمواقف مسح مختلفة. قبل ضغط الجزء العلوي والأجزاء السفلية من قوالب الشفرة ، في البيئة المفتوحة ، يتم استخدام وضع التتبع الديناميكي القياسي لإجراء أعمال المسح. في حالة ورشة العمل ، يمكن للماسح الضوئي تحقيق قياس ديناميكي عالي الدقة مع تعاون Tracker الضوئي ZG-Track.

وضع المسح الخالي من العلامات فرط إنه مناسب بشكل خاص لفحص قوالب شفرة التوربينات الريفية على نطاق واسع ، والتي يمكن أن تقيس على وجه التحديد الأسطح ، وقيادة الحواف والحواف الزائدة من القوالب. علاوة على ذلك ، مع سرعة المسح تصل إلى 210،0000 قياسات في الثانية ، يمكن لـ Hyperscan تحسين كفاءة التفتيش بشكل كبير للمصنعين.

• مرونة عالية

بعد ضغط النصف العلوي والنصف السفلي من قوالب الشفرة ، يجب إجراء الفحص من الداخل. نظرًا لأن المساحة المحصورة ليست مناسبة لوضع متتبع بصري ، فإننا نعتمد وضع العلامة فرط، وهو أمر سهل الاستخدام مع تشغيل بيد واحدة ولا يقيد بظروف الضوء والفضاء ، مما يزيد بشكل كبير من دقة وكفاءة تثبيت قوالب شفرة توربينات الرياح.

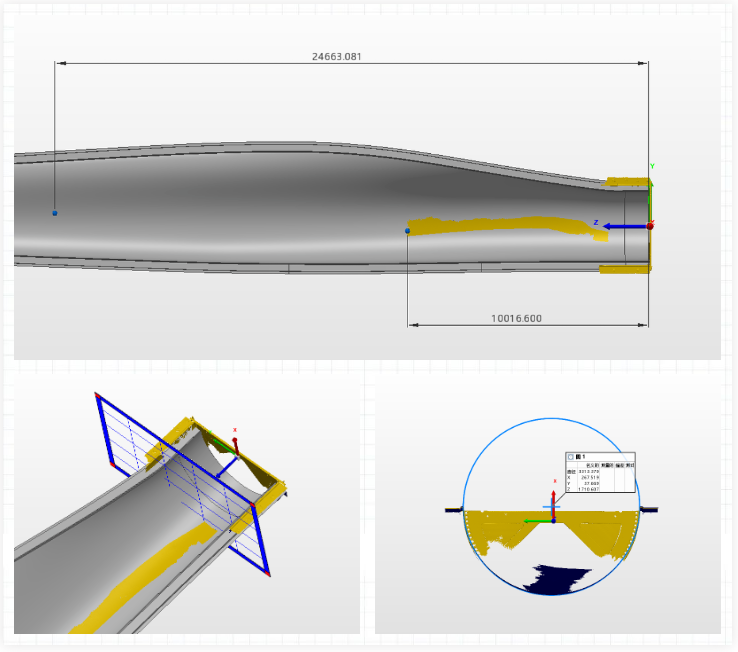

بعد الانتهاء من أعمال المسح الضوئي ، يتم استيراد البيانات ثلاثية الأبعاد إلى البرنامج المضمن لإنشاء تقرير تفتيش بصري بديهي يمثل مفتاح الصيانة والتحسين للمنتجات التالية.

حول ZG

تقنية ZG هو مزود حلول ماسح ضوئي ثلاثي الأبعاد على مستوى المقاييس في الصين يعتمد على حق الملكية الفكرية المستقلة ، وتقنيات وإنجازات وإنجازات من جامعة ووهان ، التي تطور تقنيات قياس محمولة ثلاثية الأبعاد متقدمة وتوفر خدمات هندسية كاملة. تشمل منتجاتنا وخدماتنا الماسحات الضوئية ذات الليزر ثلاثية الأبعاد عالية الدقة وحلول مسح ثلاثية الأبعاد كاملة ، والتي يتم تطبيقها على نطاق واسع في حقول تصنيع السيارات ، والفضاء ، والطباعة العسكرية ، والطباعة ثلاثية الأبعاد ، وحفظ الآثار الثقافية ، وما إلى ذلك.
