مقدمة

هل تساءلت يومًا كيف يمكن تحويل العالم المادي إلى نموذج رقمي ثلاثي الأبعاد؟ المسح ثلاثي الأبعاد هو الحل، وهو يُحدث ثورة في الصناعات بدءًا من الرعاية الصحية وحتى الترفيه. في هذه المقالة، سنستكشف كيفية إجراء عمليات المسح ثلاثي الأبعاد، مع التركيز على الماسح الضوئي الليزري ثلاثي الأبعاد - وهو أداة قوية وراء هذه التحولات الرقمية.

ستتعرف على طرق المسح المختلفة وتطبيقاتها وكيف تشكل هذه التقنية مستقبل التصميم والابتكار. ما هو المسح ثلاثي الأبعاد؟

التعريف والمفاهيم الأساسية

المسح ثلاثي الأبعاد في جوهره هو عملية التقاط شكل وحجم وملمس كائن بتنسيق رقمي. باستخدام جهاز المسح، تقوم أجهزة الاستشعار بجمع البيانات من سطح الكائن، والتي يتم تحويلها بعد ذلك إلى نموذج ثلاثي الأبعاد. يمكن استخدام هذا النموذج في تطبيقات مختلفة، بما في ذلك الطباعة ثلاثية الأبعاد والواقع الافتراضي والواقع المعزز (AR) والمزيد.

يوفر المسح ثلاثي الأبعاد تمثيلاً رقميًا يمكنه تكرار الخصائص الفيزيائية للكائن بدقة. وهذا يجعلها أداة قوية للمصممين والمهندسين والمبدعين الذين يحتاجون إلى نماذج دقيقة لكائنات العالم الحقيقي لمزيد من المعالجة أو التحليل.

كيف يعمل المسح ثلاثي الأبعاد؟

يعمل المسح ثلاثي الأبعاد من خلال التقاط بيانات سطحية تفصيلية باستخدام أدوات وتقنيات متخصصة. يصدر الماسح الضوئي إشارة، عادة ما تكون ليزر أو ضوء منظم، يرتد من الجسم ويعود إلى المستشعر. يتم استخدام هذه البيانات لحساب المسافة وتفاصيل السطح، وإنشاء 'سحابة نقطية' للكائن. غالبًا ما تكون عمليات المسح المتعددة من زوايا مختلفة ضرورية لالتقاط جميع أبعاد الكائن.

تلعب أجهزة الاستشعار والكاميرات دورًا حاسمًا في جمع المعلومات حول العمق واللون والهندسة. تتم بعد ذلك معالجة البيانات المجمعة لإنشاء نموذج رقمي ثلاثي الأبعاد. يتم عرض هذه النماذج عادةً في برنامج التصميم بمساعدة الكمبيوتر (CAD)، والذي يمكن تعديله أو تحسينه بشكل أكبر.

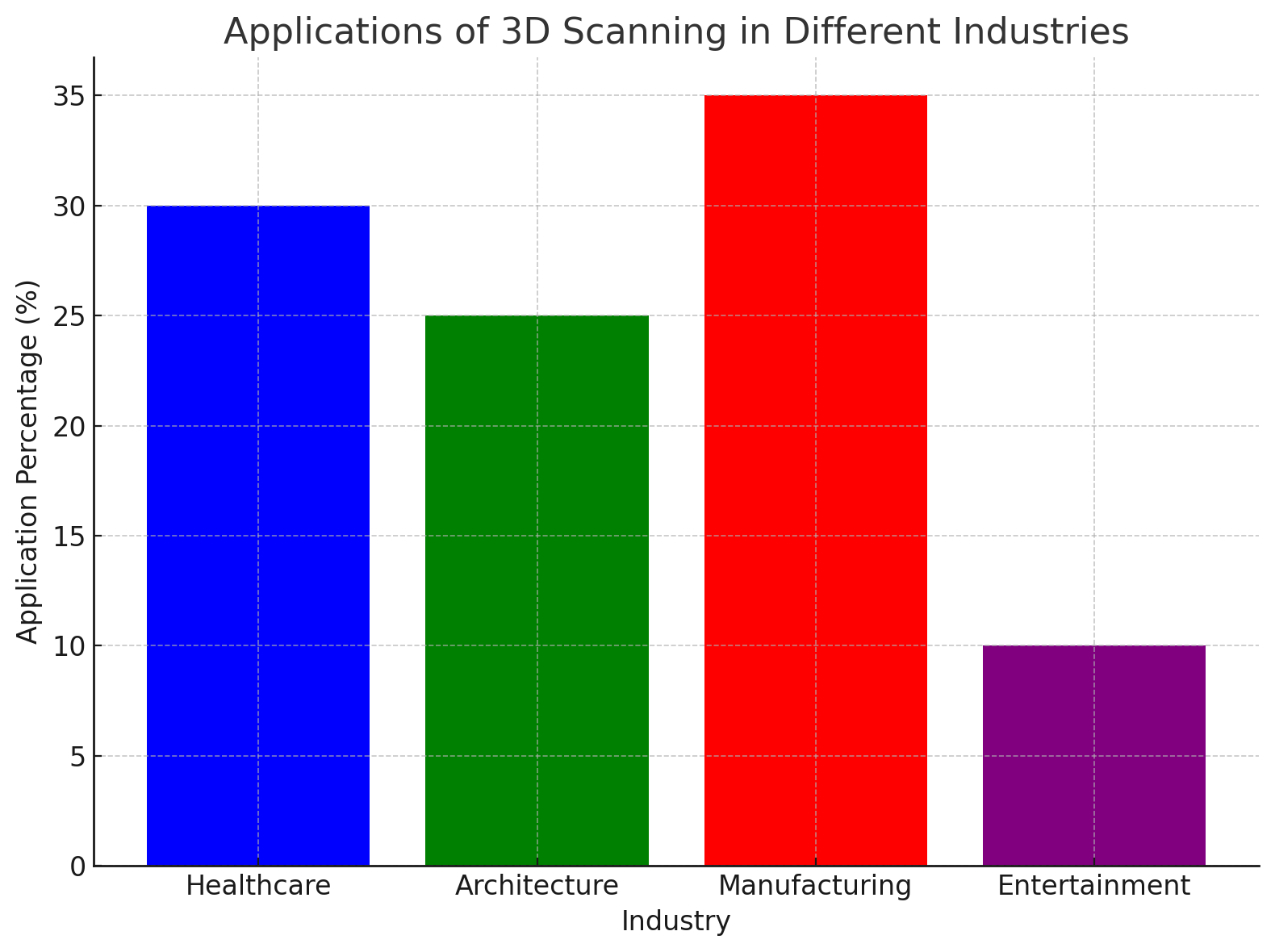

تطبيقات المسح ثلاثي الأبعاد

أصبح المسح ثلاثي الأبعاد أداة لا تقدر بثمن في مختلف الصناعات:

● الرعاية الصحية: لإنشاء أطراف صناعية وغرسات طبية مخصصة، يضمن المسح ثلاثي الأبعاد الملاءمة والأداء الدقيق.

● الألعاب والرسوم المتحركة: في الواقع الافتراضي والواقع المعزز، تعمل عمليات المسح ثلاثي الأبعاد للأشياء أو الشخصيات في العالم الحقيقي على تعزيز واقعية البيئات الرقمية.

● الهندسة والتصنيع: تستخدم الشركات المسح ثلاثي الأبعاد للهندسة العكسية ومراقبة الجودة وتصميم المنتج، مما يضمن الدقة في عمليات الإنتاج.

● الحفظ وعلم الآثار: يساعد المسح ثلاثي الأبعاد في الحفاظ على التراث الثقافي من خلال إنشاء نسخ رقمية مفصلة من التحف والآثار التاريخية.

صناعة	طلب	فائدة
الرعاية الصحية	الأطراف الصناعية المخصصة والتخطيط الجراحي	حلول دقيقة وشخصية
بنيان	مسح المباني ومشاريع التجديد	قياسات وتصميم دقيق
تصنيع	تصميم المنتجات ومراقبة الجودة	النماذج الأولية السريعة، والنسخ المتماثل الدقيق
ترفيه	ألعاب الفيديو، ونمذجة الواقع الافتراضي	بيئات واقعية والصور الرمزية

عملية المسح ثلاثي الأبعاد

التحضير للمسح ثلاثي الأبعاد

يعتمد نجاح الفحص ثلاثي الأبعاد بشكل كبير على التحضير. قبل مسح كائن ما، يجب إعداد البيئة بعناية لتحسين جودة المسح الضوئي. يجب أن يكون الكائن نظيفًا وخاليًا من الغبار أو الحطام، وأن يكون موضوعًا في وضع ثابت لتجنب أي تشويه أثناء المسح. بالنسبة للأشياء ذات الأسطح اللامعة أو العاكسة، قد يكون من الضروري وضع طبقة غير لامعة أو استخدام طريقة مسح مختلفة لمنع الانعكاسات من التدخل في العملية.

الإضاءة هي اعتبار مهم آخر. تضمن الإضاءة المناسبة قدرة مستشعرات الماسح الضوئي على اكتشاف تفاصيل السطح الدقيقة دون خلق ظلال قاسية. تساعد البيئة المضاءة جيدًا الماسح الضوئي على التقاط البيانات من كل زاوية، مما ينتج عنه نموذج ثلاثي الأبعاد أكثر دقة.

مسح الكائن

بمجرد اكتمال التحضير، تبدأ عملية المسح. هناك تقنيات مختلفة تستخدم للمسح ثلاثي الأبعاد، بما في ذلك ماسحات الليزر ثلاثية الأبعاد والقياس التصويري والمسح الضوئي المنظم.

● المسح بالليزر ثلاثي الأبعاد: يعمل الماسح الضوئي بالليزر ثلاثي الأبعاد عن طريق إصدار شعاع ليزر على سطح الجسم. يقوم الماسح الضوئي بعد ذلك بقياس المدة التي يستغرقها الليزر للارتداد، والتقاط بيانات دقيقة عن المسافة والهندسة. تعتبر هذه الطريقة مثالية لالتقاط مستويات عالية من التفاصيل، حتى بالنسبة للأشكال المعقدة.

● التصوير المساحي: تتضمن هذه الطريقة التقاط صور متعددة للكائن من زوايا مختلفة. يقوم البرنامج بدمج هذه الصور معًا لإنشاء نموذج ثلاثي الأبعاد.

● المسح الضوئي المنظم: تستخدم هذه التقنية جهاز عرض لعرض أنماط الضوء على الجسم. يتم التقاط التشوهات في هذه الأنماط بواسطة الكاميرا لإنشاء نموذج ثلاثي الأبعاد.

في حين أن الماسحات الضوئية الليزرية ثلاثية الأبعاد أكثر دقة ويمكنها التعامل مع الكائنات المعقدة، إلا أن المسح المساحي الضوئي والمسح الضوئي المنظم يمكن أن يكون مفيدًا أيضًا اعتمادًا على التطبيق.

معالجة بيانات المسح

بعد اكتمال المسح، يجب معالجة البيانات المجمعة لإنشاء نموذج ثلاثي الأبعاد قابل للاستخدام. تتضمن هذه العملية تنظيف البيانات لإزالة الأخطاء أو التكرارات، ومحاذاة عمليات الفحص المختلفة، وتحسين النموذج لجعله سلسًا ودقيقًا. يتم تحويل البيانات السحابية الأولية إلى شبكة، ثم يتم تحسين النموذج للاستخدام المقصود.

غالبًا ما يتم تصدير البيانات إلى تنسيقات ملفات مختلفة مثل STL أو OBJ أو PLY، اعتمادًا على الغرض الذي سيتم استخدام النموذج من أجله. على سبيل المثال، تُستخدم ملفات STL بشكل شائع للطباعة ثلاثية الأبعاد، بينما تعد ملفات OBJ شائعة في البيئات الافتراضية.

فهم المسح بالليزر ثلاثي الأبعاد

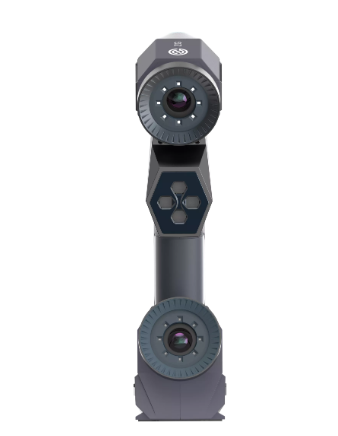

ما هو الماسح الضوئي بالليزر ثلاثي الأبعاد؟

يعد الماسح الضوئي بالليزر ثلاثي الأبعاد أداة متطورة تلتقط هندسة الجسم باستخدام أشعة الليزر. تُستخدم هذه التقنية على نطاق واسع لدقتها في إنشاء نماذج ثلاثية الأبعاد مفصلة للغاية. على عكس الطرق الأخرى، فإن ماسحات الليزر ثلاثية الأبعاد قادرة على التقاط شكل وحجم الأشياء بدقة كبيرة، حتى في البيئات الصعبة أو ذات التصميمات المعقدة.

يرسل الماسح الضوئي أشعة ليزر تنعكس عن سطح الجسم وتعود إلى المستشعر. ومن خلال قياس الوقت الذي يستغرقه عودة الليزر، يقوم الماسح الضوئي بحساب المسافة وإنشاء سحابة نقطية. تتم بعد ذلك معالجة سحابة النقاط هذه إلى نموذج ثلاثي الأبعاد، والذي يمكن استخدامه للتحليل أو التصميم أو النسخ.

العلم وراء المسح بالليزر

تتضمن التقنية الأساسية وراء ماسحات الليزر ثلاثية الأبعاد التثليث بالليزر أو وقت الرحلة. تسمح هذه الطرق للماسح الضوئي بقياس المسافات بدقة مذهلة. تقوم أشعة الليزر بمسح السطح، ويتم قياس الضوء المنعكس لإنشاء تمثيل رقمي دقيق لهندسة الجسم. تلتقط بعض ماسحات الليزر ثلاثية الأبعاد أيضًا بيانات الألوان، مما يسمح بنماذج أكثر واقعية.

من خلال الجمع بين عمليات المسح المتعددة من زوايا مختلفة، يمكن للماسح الضوئي إنشاء نموذج ثلاثي الأبعاد كامل يعكس جميع تفاصيل الكائن. تتميز هذه العملية بالدقة والسرعة العالية، مما يجعل الماسحات الضوئية الليزرية ثلاثية الأبعاد الخيار المفضل للعديد من الصناعات.

نموذج	دقة	منطقة المسح	سرعة المسح	نطاق السعر
الموديل أ	0.1 ملم	3 × 3 متر	1 دقيقة لكل مسح	5000 دولار - 7000 دولار
النموذج ب	0.05 ملم	5 × 5 متر	2 دقيقة لكل مسح	10,000 دولار - 15,000 دولار
الموديل ج	0.2 ملم	2 × 2 متر	30 ثانية لكل مسح	2000 دولار - 4000 دولار

تطبيقات ماسحات الليزر ثلاثية الأبعاد

تتمتع ماسحات الليزر ثلاثية الأبعاد بتطبيقات واسعة في مختلف الصناعات:

● الهندسة المعمارية: لالتقاط ظروف البناء، مما يتيح إجراء قياسات دقيقة للتجديدات أو الترميمات.

● تصميم المنتج: يستخدم المهندسون ماسحات ليزر ثلاثية الأبعاد لإنشاء نماذج تفصيلية للنماذج الأولية للاختبار والإنتاج.

● الهندسة العكسية: تُستخدم ماسحات الليزر ثلاثية الأبعاد لنسخ الأجزاء أو المكونات عند عدم توفر ملفات التصميم الأصلية.

● الحفاظ على التاريخ: تستخدم المتاحف والمواقع التاريخية المسح ثلاثي الأبعاد لإنشاء نسخ رقمية طبق الأصل من القطع الأثرية والمباني، والحفاظ عليها للأجيال القادمة.

كيفية إجراء مسح ثلاثي الأبعاد باستخدام هاتفك الذكي

استخدام تطبيقات المسح ثلاثي الأبعاد

مع التقدم في تكنولوجيا الهواتف الذكية، تتيح العديد من التطبيقات الآن للمستخدمين إجراء مسح أساسي ثلاثي الأبعاد باستخدام كاميرا الهاتف وأجهزة الاستشعار. على الرغم من أن تطبيقات المسح الضوئي ثلاثي الأبعاد للهواتف الذكية ليست دقيقة مثل الماسحات الضوئية الليزرية ثلاثية الأبعاد الاحترافية، إلا أنها توفر طريقة مريحة ويمكن الوصول إليها لإنشاء نماذج ثلاثية الأبعاد بسيطة. تتيح التطبيقات الشائعة مثل Trnio وQlone للمستخدمين التقاط الأشياء عن طريق التقاط صور متعددة من زوايا مختلفة ودمجها معًا لتكوين نموذج ثلاثي الأبعاد.

تعمل هذه التطبيقات على مبدأ مماثل للمسح التصويري ولكنها تستخدم كاميرا الهاتف الذكي وقوة المعالجة لإنشاء النموذج. على الرغم من أنه ليس دقيقًا مثل الماسح الضوئي الليزري ثلاثي الأبعاد، إلا أنه لا يزال أداة مفيدة لإجراء مسح سريع للأشياء.

نصائح للحصول على نتائج مسح أفضل

بالنسبة لأولئك الذين يستخدمون الهاتف الذكي لمسح الأشياء ضوئيًا، إليك بعض النصائح لتحسين نتائجك:

● الحرص على الإضاءة الجيدة لتقليل الظلال وتحسين تفاصيل السطح.

● حافظ على مسافة ثابتة من الكائن أثناء المسح.

● تجنب مسح الأسطح العاكسة أو الشفافة، حيث قد يتسبب ذلك في حدوث أخطاء أثناء المسح.

حدود المسح ثلاثي الأبعاد للهواتف الذكية

إن المسح الضوئي عبر الهاتف الذكي له حدوده، خاصة من حيث الدقة والتفاصيل. على عكس الماسحات الضوئية الليزرية ثلاثية الأبعاد، تواجه الهواتف الذكية صعوبة في التقاط أشكال معقدة أو أشياء ذات أنسجة معقدة. بالإضافة إلى ذلك، يمكن أن تستغرق عملية المسح وقتًا أطول، وقد يتطلب النموذج النهائي مزيدًا من التحرير.

إذا كنت بحاجة إلى دقة عالية للتطبيقات الاحترافية، فمن الأفضل الاستثمار في ماسح ضوئي ليزر ثلاثي الأبعاد. ومع ذلك، بالنسبة لعمليات الفحص غير الرسمية أو السريعة، لا يزال من الممكن أن تظل الهواتف الذكية خيارًا قابلاً للتطبيق.

ماذا يحدث بعد الفحص؟

معالجة البيانات وصقلها

بمجرد اكتمال الفحص، تخضع البيانات الأولية لعدة مراحل معالجة لتحسين النموذج. يتضمن ذلك إزالة التشويش ومحاذاة عمليات الفحص المختلفة وتصحيح أي اختلالات أو تشوهات. والنتيجة هي نموذج ثلاثي الأبعاد نظيف ومحسّن يمكن استخدامه للطباعة ثلاثية الأبعاد أو المحاكاة الافتراضية أو تطبيقات التصميم.

تصدير واستخدام المسح ثلاثي الأبعاد

بعد المعالجة، يمكن تصدير النموذج ثلاثي الأبعاد بتنسيقات مختلفة، مثل STL أو OBJ أو PLY، اعتمادًا على الاستخدام المقصود. على سبيل المثال، تعد STL مثالية للطباعة ثلاثية الأبعاد، بينما تُستخدم ملفات OBJ بشكل أكثر شيوعًا لتطبيقات الواقع الافتراضي (VR) وتطبيقات التصميم بمساعدة الكمبيوتر (CAD). يمكن بعد ذلك دمج النموذج في مسارات عمل مختلفة، سواء للنماذج الأولية أو التصميم أو البيئات الرقمية.

مستقبل المسح ثلاثي الأبعاد وتكنولوجيا الليزر

مع استمرار تطور التكنولوجيا، أصبح المسح ثلاثي الأبعاد أسرع، وبأسعار معقولة، وأكثر سهولة في الوصول إليه. تعد الماسحات الضوئية الليزرية ثلاثية الأبعاد في طليعة هذه الثورة، حيث أن التقدم في البرامج والأجهزة يجعلها أكثر كفاءة وقدرة على التقاط تفاصيل أكثر دقة. يحمل المستقبل إمكانيات مثيرة للصناعات التي تتطلع إلى اعتماد المسح ثلاثي الأبعاد لمجموعة متنوعة من التطبيقات.

خاتمة

يُحدث المسح ثلاثي الأبعاد، وخاصة باستخدام الماسحات الضوئية الليزرية ثلاثية الأبعاد، ثورة في الصناعات من خلال توفير نسخ رقمية دقيقة للأشياء المادية. تلعب كل خطوة في العملية، بدءًا من الإعداد وحتى مرحلة ما بعد المعالجة، دورًا حيويًا في ضمان الدقة. سواء كان ذلك يتعلق بالرعاية الصحية أو الهندسة المعمارية أو تصميم المنتجات، فإن المسح ثلاثي الأبعاد يعزز سير العمل ويحسن التصميمات ويفتح إمكانيات جديدة. تقدم ZG Technology حلول مسح ضوئي ثلاثية الأبعاد متقدمة، مما يوفر نتائج عالية الجودة تدفع الابتكار والكفاءة عبر مختلف الصناعات.

التعليمات

س: ما هو المسح ثلاثي الأبعاد؟

ج: المسح ثلاثي الأبعاد هو عملية إنشاء تمثيل رقمي لجسم مادي. فهو يلتقط الشكل والحجم والملمس، ويحوله إلى نموذج ثلاثي الأبعاد يمكن استخدامه في تطبيقات مختلفة مثل الطباعة ثلاثية الأبعاد والواقع الافتراضي.

س: كيف يعمل الماسح الضوئي بالليزر ثلاثي الأبعاد؟

ج: يستخدم الماسح الضوئي بالليزر ثلاثي الأبعاد أشعة الليزر لقياس سطح الجسم. يسجل الماسح الضوئي الوقت الذي يستغرقه الليزر للارتداد مرة أخرى، مما يؤدي إلى إنشاء سحابة نقطية ثلاثية الأبعاد مفصلة لهندسة الكائن.

س: لماذا يجب علي استخدام الماسح الضوئي بالليزر ثلاثي الأبعاد بدلاً من طرق المسح الأخرى؟

ج: توفر الماسحات الضوئية الليزرية ثلاثية الأبعاد عمليات مسح دقيقة ومفصلة للغاية، خاصة للأشكال والأسطح المعقدة. إنها مثالية للتطبيقات التي تتطلب الدقة، مثل الهندسة المعمارية وتصميم المنتجات والهندسة العكسية.

س: ما مدى دقة المسح ثلاثي الأبعاد باستخدام ماسح ليزر ثلاثي الأبعاد؟

ج: توفر الماسحات الضوئية الليزرية ثلاثية الأبعاد دقة عالية، حيث تلتقط القياسات حتى ملليمترات. تعتمد الدقة على طراز الماسح الضوئي، ولكنها بشكل عام أكثر دقة من الهاتف الذكي أو طرق المسح الأساسية.

س: ما الذي يمكنني من خلاله استخدام الماسح الضوئي الليزري ثلاثي الأبعاد؟

ج: يمكن استخدام الماسح الضوئي الليزري ثلاثي الأبعاد لمجموعة متنوعة من التطبيقات مثل تصميم المنتجات والحفاظ على التراث والهندسة المعمارية ومراقبة الجودة والهندسة العكسية. يساعد في إنشاء نماذج رقمية مفصلة ودقيقة لمزيد من التحليل أو الإنتاج.

س: كم من الوقت يستغرق الفحص ثلاثي الأبعاد؟

ج: يعتمد وقت الفحص ثلاثي الأبعاد على حجم الكائن وتعقيده. باستخدام الماسح الضوئي بالليزر ثلاثي الأبعاد ، يمكن أن يستغرق المسح من بضع دقائق إلى عدة ساعات، اعتمادًا على مستوى التفاصيل المطلوبة.

س: كم تكلفة المسح ثلاثي الأبعاد؟

ج: تعتمد تكلفة المسح ثلاثي الأبعاد على عوامل مثل حجم الجسم والتكنولوجيا المستخدمة. قد تكون تكلفة الخدمات الاحترافية باستخدام الماسح الضوئي الليزري ثلاثي الأبعاد أكثر تكلفة نظرًا للدقة العالية والتفاصيل التي تقدمها.
