يؤدي تآكل الأدوات غير المعينة في قوالب حقن البلاستيك إلى مضاعفة التكاليف: الوميض، وعدم الامتثال للأبعاد، وتوقف الإنتاج بشكل غير متوقع. يمكن أن تفقد السيطرة بسرعة على استقرار العملية عندما تتحلل القوالب دون أن تراها. ترتفع معدلات رفض الأجزاء قبل أن يلاحظ أي شخص السبب الجذري. يعاني علم القياس التقليدي من الأسطح المعقدة ذات الشكل الحر للقوالب. تتطلب آلات قياس الإحداثيات الثابتة (CMMs) أو أجهزة القياس اليدوية سحب الأداة من المكبس. إنها تعطل أرضية التصنيع وتوفر نقاط بيانات محدودة. يؤدي إخراج الأداة من الخدمة إلى حدوث اختناقات غير مقبولة في الإنتاج.

يتيح المسح ثلاثي الأبعاد رسم خرائط سريعة واستباقية للتآكل من خلال تحليل الانحراف من CAD إلى جزء. ومع ذلك، يعد اختيار الأجهزة المناسبة أمرًا بالغ الأهمية للحصول على بيانات جديرة بالثقة حول الفولاذ المُشكَّل آليًا. يحدد نوع الليزر ودقته جودة نتائج الفحص. ومن خلال اعتماد القياس البصري، يقوم المصنعون بتحويل النقطة العمياء إلى سير عمل يتم التحكم فيه بشكل كبير. سوف تتعلم بالضبط كيفية الاستفادة من هذه التكنولوجيا لمراقبة صحة العفن بشكل فعال.

الوجبات السريعة الرئيسية

• كفاءة سير العمل: تتآكل خرائط المسح ثلاثية الأبعاد من خلال تراكب بيانات الشبكة الواقعية على نماذج CAD الاسمية، مما يؤدي إلى إنشاء خرائط ملونة ثلاثية الأبعاد بديهية لانحراف السطح.

• متطلبات الأجهزة: يتطلب الفولاذ العاكس المصنوع آليًا وجود ماسح ضوئي ثلاثي الأبعاد يعمل بالليزر الأزرق الذكي لالتقاط البيانات بدقة دون استخدام بخاخات مطورة مهينة.

• تركيز التقييم: يجب على المشترين وزن الدقة الحجمية، ودقة الشبكة عند الحواف الحادة (خطوط الفصل/البوابات)، وتوافق البرامج عند وضع قائمة مختصرة للماسح الضوئي ثلاثي الأبعاد لفحص القالب.

• واقع التنفيذ: يتطلب النجاح الاعتراف بقيود خط الرؤية في التجاويف العميقة والاستثمار في التدريب المناسب على برامج الفحص.

التكلفة التجارية لتآكل القوالب غير المعينة

تؤدي الراتنجات الكاشطة حتماً إلى تآكل أنظمة البوابات وزوايا السحب وخطوط الفراق. تعمل مواد مثل النايلون المملوء بالزجاج مثل ورق الصنفرة تحت ضغط الحقن العالي. يتسبب التدوير الحراري في إجهاد السطح المجهري على مدى آلاف اللقطات. تعمل قوى التثبيت الشديدة على سحق مناطق الإغلاق الحساسة ببطء. إذا لم تقم بتخطيط هذا التدهور التدريجي، فسوف تواجه طفرات مفاجئة في الأجزاء المعيبة. إن التآكل غير المحدد يجبر مهندسي العمليات على تغيير ضغوط الحقن بشكل مصطنع. يؤدي هذا الإصلاح المؤقت في النهاية إلى وميض شديد أو لقطات قصيرة. تظل المشكلة الأساسية مخفية داخل تجويف العفن المتدهور.

تمثل طرق الفحص القديمة قيودًا شديدة على أرضيات الإنتاج الحديثة. تتطلب CMMs الثابتة عالية الدقة إزالة القالب من الإنتاج. وهذا يخلق اختناقات تصنيعية كبيرة. تلتقط أجهزة CMM نقاط بيانات منفصلة باستخدام مجسات اللمس. لا يمكنهم بسهولة رسم خريطة للأسطح العضوية الكاملة أو التجاويف المعقدة ذات الشكل الحر. ينتهي بك الأمر بنقاط عمياء في بياناتك. وبدلاً من ذلك، يقدم الفحص البصري وصب الراتنج نتائج ذاتية. يعتمد الفنيون على الشعور الجسدي أو التخمين البصري. هذا النهج غير قابل للتكرار. إنه يفتقر تمامًا إلى البيانات القابلة للقياس اللازمة لإجراءات الصيانة التنبؤية.

يجب أن يفي حل المقاييس الحديث بمعايير نجاح تشغيلية محددة. يجب أن تكون الأجهزة محمولة. يحتاج الفنيون إلى استخدامه مباشرة على أرضية المتجر أو بالقرب من المطبعة. يجب أن توفر دقة أقل من المليمتر لالتقاط فقدان المواد المجهرية. علاوة على ذلك، يجب عليه التقاط بيانات شاملة لكامل السطح. نقاط الاتصال المعزولة ببساطة لا توفر سياقًا كافيًا للأدوات المعقدة. ومن خلال التقاط الشكل الهندسي بأكمله، يستطيع المهندسون اكتشاف أنماط التآكل المتتالية.

مقارنة مقاييس فحص العفن

خطوة بخطوة: رسم خريطة لانحراف السطح باستخدام ماسح ضوئي ثلاثي الأبعاد

تتطلب المرحلة الأولى الحصول على بيانات دقيقة. تبدأ بمسح مكونات الأداة. يتيح لك استخدام الماسح الضوئي ثلاثي الأبعاد لفحص القالب التقاط الأشكال الهندسية الفيزيائية بسرعة. يقوم الليزر باجتياح تجويف القالب البالي والمكونات الأساسية والانزلاقية. كاميرات تتبع تشوهات خط الليزر. يقوم الجهاز بترجمة هذه التعليقات الضوئية إلى سحابة نقطية عالية الكثافة. يقوم البرنامج الموجود على اللوحة بربط هذه النقاط على الفور في سطح رقمي مستمر. يمكنك التقاط ملايين القياسات الدقيقة في دقائق.

بعد ذلك، تنتقل إلى المحاذاة والتسجيل. يمكنك استيراد بيانات المسح الأولية إلى برنامج فحص مخصص. تتضمن البرامج المتوافقة مع معايير الصناعة Geomagic Control X أو PolyWorks. يقوم البرنامج بتراكب الشبكة الممسوحة ضوئيًا على ملف CAD الاسمي الأصلي. عادةً ما تقوم بتنفيذ المحاذاة الأفضل أولاً لرؤية الانحراف العام. بالنسبة للأدوات، غالبًا ما تكون المحاذاة المستندة إلى المسند أكثر أهمية. يمكنك محاذاة المسح باستخدام وحدات الإسناد غير الآلية أو لوحات التثبيت. هذا يحاكي تمامًا كيفية وضع القالب داخل مكبس الحقن.

يشكل تحليل الانحراف جوهر عملية رسم خرائط التآكل. يقوم البرنامج بإنشاء خريطة ملونة طوبولوجية ثلاثية الأبعاد حية. هذه الأداة المرئية تجعل بيانات القياس المعقدة مفهومة على الفور.

1. الأخضر: المناطق الملونة باللون الأخضر تقع بشكل مثالي ضمن نطاق التسامح المخصص لك. تتطابق الهندسة مع ملف CAD.

2. الأحمر/الأصفر: تشير الألوان الدافئة إلى انحراف إيجابي في مكان إضافة المادة. في القالب، يشير هذا عادةً إلى تراكم البوليمر أو إطلاق الغازات أو الصدأ.

3. الأزرق: تمثل الألوان الباردة انحرافًا سلبيًا في حالة فقدان المادة. وهذا يسلط الضوء على التآكل الشديد للأداة، أو التآكل الكاشطة، أو الضرر الناتج عن الارتطام.

وأخيرًا، يجب عليك ترجمة هذه البيانات المرئية إلى تقارير قابلة للتنفيذ. يمكنك تصدير مقاطع عرضية ثنائية الأبعاد محددة لفحص زوايا المسودة. يمكنك استخراج قياسات GD&T دقيقة لأبعاد البوابات الحرجة. يعد تتبع بيانات اتجاه التآكل خلال عمليات الإنتاج المتعددة أمرًا حيويًا. إنه يملي بدقة متى يحتاج القالب إلى صيانة استباقية. تخبرك البيانات ما إذا كان يجب جدولة اللحام بالليزر الموضعي، أو تلميع السطح، أو استبدال التجويف بالكامل.

لماذا يعتبر الماسح الضوئي ثلاثي الأبعاد بالليزر الأزرق الذكي هو معيار المقاييس

لا تعمل جميع تقنيات المسح ثلاثي الأبعاد بشكل جيد على الأدوات الفولاذية. تكافح أنظمة الإضاءة القديمة بشكل كبير مع الأسطح العاكسة للغاية. يعمل الفولاذ P20 أو H13 على تشتيت أنماط الإضاءة القياسية. لإصلاح هذه المشكلة، غالبًا ما يستخدم المشغلون بخاخات مطورة باهتة. تسبب هذه المرشات عيبًا قاتلًا في القوالب الدقيقة. يضيفون طبقات مجهرية من السمك إلى السطح. يضيف رذاذ الطباشير النموذجي من 5 إلى 15 ميكرون من المواد الاصطناعية. يؤدي هذا إلى إبطال قياساتك على مستوى الميكرون على الفور.

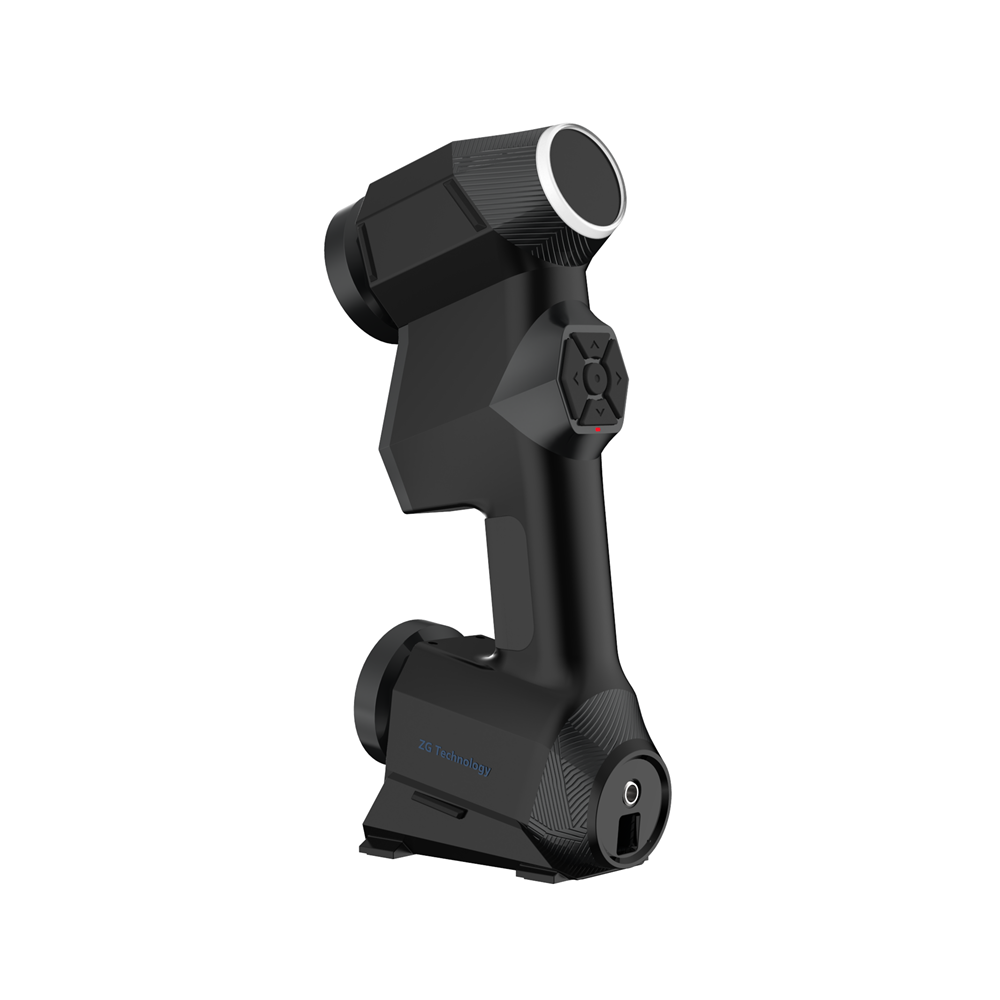

تعمل الأجهزة الحديثة على حل هذا التحدي البصري محليًا. يستخدم طولًا ماسح الليزر الأزرق ثلاثي الأبعاد الذكي المحمول موجيًا أقصر بكثير. الضوء الأزرق يقلل من ضوضاء البقع بشكل كبير. يقطع الليزر عالي الكثافة الانعكاسات اللامعة والتشطيبات السطحية الداكنة. لا تحتاج إلى استخدام بخاخات مطورة مهينة. يلتقط الماسح الضوئي سطح الفولاذ الخام تمامًا كما هو موجود.

تعمل إمكانية النقل على تحويل بيئة الفحص بالكامل. تعمل الأنظمة المحمولة على تمكين الفنيين من رسم خريطة للتآكل مباشرة على أرضية المتجر. من المعروف أن بيئات المصانع قاسية. تسبب مكابس الحقن اهتزازات أرضية شديدة. تتقلب درجات الحرارة بشكل كبير بالقرب من أنظمة التبريد. تتصدى الماسحات الضوئية المحمولة لهذا الأمر من خلال المرجع الديناميكي. يمكنك تطبيق أهداف تتبع بصرية صغيرة على قاعدة القالب. يقوم الماسح الضوئي باستمرار بحساب موقعه بالنسبة لهذه الأهداف. إذا مرت رافعة شوكية وهزت الأرضية، يقوم الماسح الضوئي بالتعويض تلقائيًا. تظل البيانات مقفلة ودقيقة تمامًا.

سرعة الوصول إلى البيانات تحدد القيمة الحقيقية للمسح الضوئي المحمول باليد. تتطلب علم القياس التقليدي تخطيطًا لوجستيًا شاقًا. إن نقل مجموعة أدوات يبلغ وزنها 5000 رطل إلى معمل قياس يتم التحكم في درجة حرارته يضيع ساعات طويلة. تقضي الماسحات الضوئية المحمولة على هذا النقل تمامًا. يمكنك المشي بالماسح الضوئي إلى الصحافة، والتقاط البيانات، وإنشاء خريطة ملونة. يمكنك اتخاذ قرارات الصيانة في دقائق بدلاً من أيام.

معايير التقييم الأساسية للماسحات الضوئية ذات الأدوات عالية الدقة

يتطلب تقييم أجهزة المسح فهم الفرق بين الدقة والدقة الحجمية. تضمن الدقة الحجمية أن الأبعاد الكلية الإجمالية لكتلة الأداة صحيحة عبر طولها. ومع ذلك، فإن الدقة تحدد قدرة الماسح الضوئي على التقاط الميزات الدقيقة. تحتوي القوالب على حواف حادة للغاية، وأنسجة دقيقة دقيقة، وفتحات تبريد معقدة. إذا كان الماسح الضوئي الخاص بك يفتقر إلى الدقة، فستبدو هذه الزوايا الحادة مستديرة في البيانات. يعد الاستثمار في ماسح ضوئي ليزر ثلاثي الأبعاد عالي الدقة أمرًا إلزاميًا. فهو يضمن لك إمكانية فحص أنصاف الأقطار الضيقة وخطوط الفصل وهندسة البوابة الدقيقة بدقة.

الأجهزة مفيدة فقط مثل النظام البيئي للبرامج. يجب عليك تقييم إمكانية التشغيل المتداخل بعناية. تحقق مما إذا كان الماسح الضوئي يصدر تنسيقات شبكية قياسية مثل STL أو PLY. تأكد من تكامله أصلاً مع منصات برامج الفحص المتوافقة مع معايير الصناعة. تحاول بعض الشركات المصنعة تقييدك في النظام البيئي للبرمجيات الاحتكارية. وهذا يحد من قدرتك على مشاركة البيانات مع صانعي الأدوات الخارجيين. توفر الأنظمة ذات البنية المفتوحة مرونة أفضل بكثير على المدى الطويل.

تؤثر سرعة معالجة البيانات بشكل كبير على كفاءة سير العمل اليومي. قم بتقييم قدرات المعالجة المدمجة بالجهاز قبل الشراء. يقوم بإجراء ماسح الليزر الأزرق ثلاثي الأبعاد الذكي المحمول باليد حسابات إنشاء الشبكات داخليًا. يقوم بمعالجة سحابة النقطة في الوقت الحقيقي. وهذا يقلل بشكل كبير من الحمل الحسابي على الكمبيوتر المحمول المتصل لديك. تتسارع حلقة الفحص بشكل كبير. يقضي فنيو الجودة لديك وقتًا أطول في تحليل التآكل ووقتًا أقل في انتظار أشرطة التقدم.

مقاييس التقييم الأساسية

حقائق التنفيذ: المخاطر والقيود التشغيلية

على الرغم من مزاياه، يظل المسح ثلاثي الأبعاد تقنية بصرية بحتة. إنه يعاني من قيود خط البصر المتأصلة. يجب أن "يرى" الليزر وكاميرات التتبع الشكل الهندسي فعليًا لرسم خريطة له. تشكل التجاويف العميقة والضيقة تحديًا كبيرًا. سوف تسقط قنوات التبريد المطابقة أو الأجزاء السفلية الشديدة من بيانات المسح. عندما تصبح الزاوية شديدة الانحدار، لا يمكن لليزر العودة إلى المستشعر. لحل هذه المشكلة، غالبا ما يستخدم الفنيون مركبات الصب. تصب الراتنج في الفتحة المسدودة، وتعالجه، وتستخرج الصب، وتفحص القابس الفعلي بدلاً من ذلك.

منحنى تعلم البرمجيات يفاجئ العديد من الفرق الهندسية. يعد تشغيل الماسح الضوئي الفعلي أمرًا بديهيًا للغاية. يتقن معظم الفنيين التقاط البيانات في غضون ساعات قليلة. ومع ذلك، فإن الفحص المتقدم من شبكة إلى CAD أمر معقد. يتطلب إعداد محاذاة مسند الإسناد معرفة عميقة بالقياس. تتطلب أتمتة سير العمل باستخدام إجراءات الماكرو تدريبًا كبيرًا. يجب عليك الاستثمار في التدريب المخصص على برامج الفحص لتحقيق القيمة الكاملة للأجهزة.

صيانة المعدات هي حقيقة تنفيذ هامة أخرى. تعرض بيئات أرضية المتجر البصريات الحساسة للغبار والزيوت والتأثيرات. تتطلب الماسحات الضوئية إجراءات معايرة صارمة ومنتظمة للحفاظ على دقتها المعتمدة. تستغرق عملية المعايرة عادة دقيقة واحدة فقط باستخدام لوحة فنية متوفرة. بالإضافة إلى ذلك، يجب على المشغلين تطبيق الأهداف البصرية بعناية. يؤدي وضع الهدف مباشرة فوق خط فاصل مهم إلى حجب الشكل الهندسي عن الفحص. يتطلب تحديد الهدف بشكل صحيح تخطيطًا مدروسًا قبل الضغط على الزناد.

خاتمة

يؤدي الانتقال إلى المسح ثلاثي الأبعاد لفحص القالب إلى تحويل عملية الصيانة من لعبة التخمين التفاعلية إلى عملية يمكن التنبؤ بها تعتمد على البيانات. ومن خلال تحليل خرائط الانحراف المرمزة بالألوان، يستطيع فريقك اكتشاف التآكل المجهري قبل أن يتسبب في حدوث عيوب كبيرة في الإنتاج. يمكنك القضاء على البقع العمياء وتقليل وقت توقف الضغط بشكل كبير.

عند تحديد منطق القائمة المختصرة الخاصة بك، قم بإعطاء الأولوية الصارمة لتقنية الليزر الأزرق للأدوات الفولاذية العاكسة. اطلب دقة شبكية عالية لالتقاط خطوط وبوابات الفصل الدقيقة. علاوة على ذلك، اطلب عروضًا توضيحية حية للبرامج باستخدام نماذج CAD المعقدة الخاصة بك. لا تعتمد أبدًا فقط على قطع الاختبار التي تم تنظيمها بشكل مثالي من قبل الشركة المصنعة.

خطوتك التالية المباشرة هي طلب إثبات المفهوم (POC) من الشركات المصنعة للماسحات الضوئية. اطلب منهم مسح أحد القوالب الفعلية البالية مباشرة على أرضية متجرك. وهذا يتحقق من صحة مطالباتهم بالدقة، وقدرات التعامل مع السطح، وسرعة سير العمل في ظل الظروف البيئية المحددة الخاصة بك قبل الالتزام بالشراء.

التعليمات

س: هل يمكن للماسح الضوئي ثلاثي الأبعاد قياس الأضلاع العميقة والثقوب العمياء في القالب؟

ج: فقط حتى نسبة معينة من العمق إلى العرض. نظرًا لأن المسح بالليزر يتطلب خط رؤية واضحًا من الكاميرات إلى خط الليزر، فقد تتعرض الميزات العميقة أو الضيقة جدًا لتسرب البيانات وتتطلب طرق فحص بديلة.

س: هل أحتاج إلى تطبيق رذاذ المسح على قوالب الحقن؟

ج: بشكل عام، لا، إذا كنت تستخدم ماسح ضوئي ليزر أزرق حديث. غالبًا ما تتطلب أنظمة الليزر الأحمر أو أنظمة الإضاءة المنظمة الأقدم رذاذًا لإدارة الانعكاس، مما يؤدي إلى انحرافات غير مقبولة في الأبعاد (عادةً إضافة 5-15 ميكرون من السمك).

س: ما مدى دقة الماسحات الضوئية الليزرية المحمولة مقارنة بأجهزة CMM التقليدية؟

ج: على الرغم من أن أجهزة CMM الثابتة تظل المعيار الذهبي للدقة المطلقة (غالبًا ما تكون أقل من 5 ميكرون)، فإن ماسحات الليزر الصناعية المحمولة عادةً ما تحقق دقة تتراوح بين 0.02 مم و0.04 مم، وهو أكثر من كافٍ لرسم خرائط التآكل القياسي للأدوات مع توفير سرعة فائقة وسهولة الحمل.
