الطرق الشائعة لفحص الصب ثلاثي الأبعاد

لتلبية متطلبات أبعاد أجزاء الصب مثل التفاوتات ، يمكن لمرفق صب المعادن التحقق من دقة أبعاد الأجزاء يدويًا أو باستخدام آلة قياس الإحداثيات (CMM).

يشير الفحص اليدوي إلى طرق القياس التقليدية مثل فحص المسطرة أو فحص أداة وضع العلامات ، وهي غير دقيقة وتستغرق وقتًا طويلاً وشاقة أثناء استخدامها لإكمال التحكم في البعد أو الحجم.

حسنت CMM سرعة ودقة قياس أبعاد الصب ، وجعلتها الحوسبة متكررة وقابلة للاستخدام كأداة إحصائية.لكنها لا تنطبق على أجزاء الصب الكبيرة والثقيلة بسبب تكلفتها العالية وكفاءتها المنخفضة.يعتبر استخدام الماسح الضوئي ثلاثي الأبعاد أكثر شيوعًا لفحص جودة الصب الكبير.

\"مزايا الماسح الضوئي ثلاثي الأبعاد في فحص الصب الكبير\"

قابلية رائعة:

- يمكنه تغيير زاويته بمرونة لمسح الأسطح المختلفة.

- إنها مناسبة للكشف عن المساحات الضيقة والميزة الداخلية لصب كبير.

- يمكن استخدامه في المصنع نفسه وأيضًا للقياسات في موقع العميل.

استقرار ممتاز: إنه غير حساس لتغير درجة الحرارة والرطوبة في بيئات أرضية المتجر ومثالي لقياس الأجزاء التي لا يمكن نقلها إلى طاولة من الجرانيت أو الحديد الزهر.

بداية سريعة: هناك حاجة إلى القليل من التحضير بينما تحتاج حلول المسح الأخرى إلى رش رذاذ أو تحقيق إعدادات صلبة ومعقدة مسبقًا.

سهل الاستخدام: يستغرق الأمر نصف ساعة فقط للمبتدئين لإتقان المهارات الأساسية.

سرعة عالية ودقة: بمساعدة أالماسح الضوئي ثلاثي الأبعاد، يمكن إتمام الفحص ثلاثي الأبعاد لصب كبير في غضون ساعات.ويمكن أن تصل الدقة والقرار إلى 0.01 مم.

حل ZG ثلاثي الأبعاد لفحص الصب الكبير

حاليًا ، بالنسبة لفحص المسبوكات الكبيرة والثقيلة ، تسود تقنية حل المسح ثلاثي الأبعاد دوليًا.

HyperScan Plus من ZG هو حل مسح ثلاثي الأبعاد يتكون من ماسح ضوئي ثلاثي الأبعاد محمول ومتتبع بصري Z-Track يتيح الرجوع الديناميكي والمحاذاة التلقائية والمراقبة المستمرة للمعلمات.

HyperScan Plus: ماسح ضوئي ذكي للتتبع البصري ثلاثي الأبعاد بالليزر

من خلال تطبيق HyperScan Plus ، يمكن جمع بيانات سحابة النقطة لسطح الصب ، ثم سيتم إنشاء بيانات شبكة ثلاثية الأبعاد عالية الدقة.من خلال مقارنة البيانات بملف CAD الخاص بها ، يمكننا الحصول على انحراف البعد مباشرة لتقييم ما إذا كان الصب مؤهلاً أم لا.

أمثلة على المسبوكات التي يتم قياسها بواسطة HyperScan Plus مع تقارير القياس:

مثال 1:

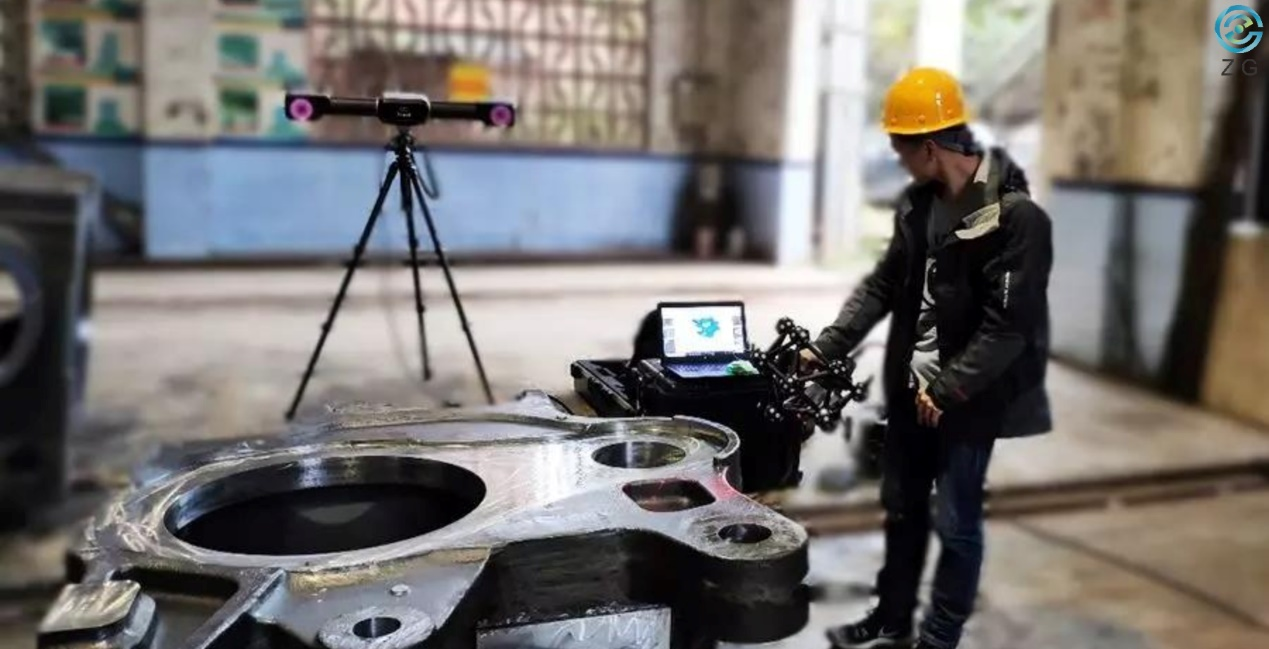

عملية المسح 1

خريطة ألوان الانحراف ثلاثي الأبعاد 1

المثال 2:

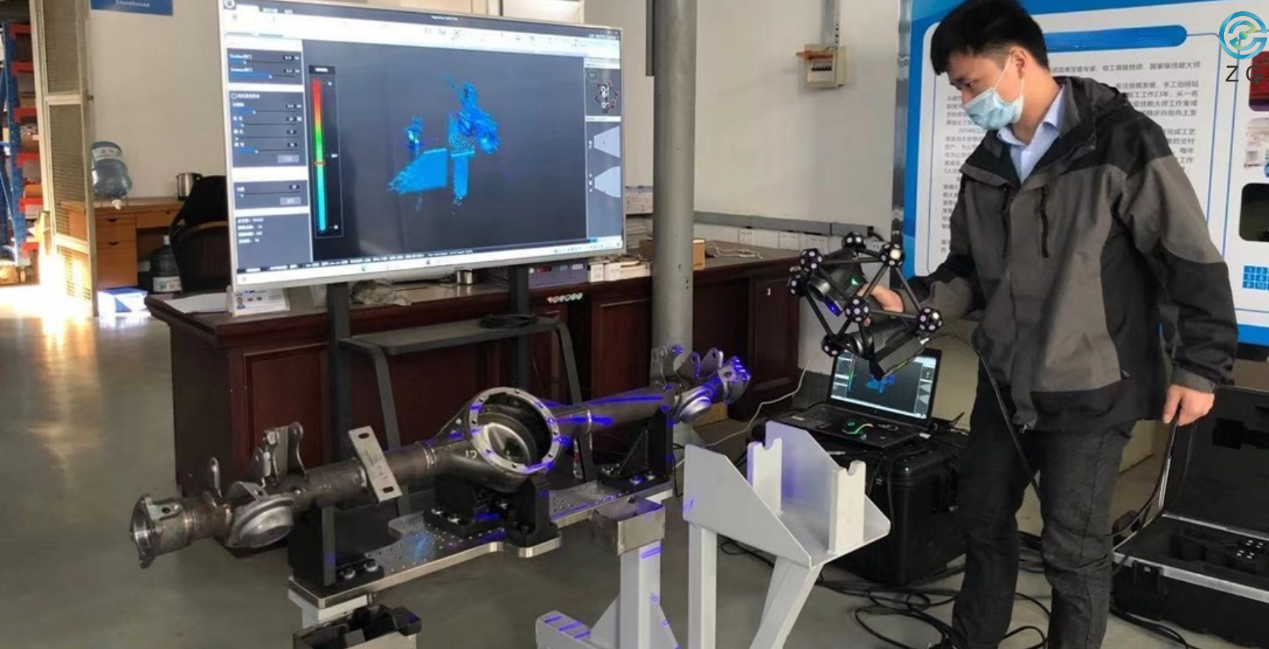

عملية المسح 2

خريطة ألوان الانحراف ثلاثي الأبعاد 2

توفر حلول المسح الضوئي ثلاثية الأبعاد المحمولة من ZG أداءً أفضل بشكل ملحوظ عند مقارنتها بالطرق التقليدية ، حتى في أرض المتجر.بفضل قابليتها للنقل وعدم الحساسية لظروف العمل النموذجية الموجودة في أرض المتجر (على سبيل المثال ، الحركات والتركيبات والاهتزازات).تتميز حلول ZG بكفاءة عالية لقياس الأشياء التي يصعب تحريكها.إنها مثالية لمراقبة الجودة والقياس والهندسة العكسية.

لماذا يتم اختيار ZG من قبل العملاء

كانت تستغرق وقتًا طويلاً وشاقة ، وقد تم إجراء القياس ومراقبة الجودة باستخدام أدوات القياس اليدوية التقليدية في الماضي.تم اختيار منتجات ZG لوظائفها ومزاياها: المرونة ، وإمكانية النقل ، والسرعة ، وسهولة الاستخدام ، وكل ذلك مع تكوينات مرنة في أي بيئة ، وتحسين الجودة ، وعملية أسرع وبرامج سهلة الاستخدام.عالم القياس مليء بالحلول البديلة الصالحة ، لكن تنوع منتجات ZG كان السبب الرئيسي وراء هذا الاختيار.

يمكنك استخدام الماسحات الضوئية ثلاثية الأبعاد من ZG ليس فقط في غرفة القياس ، ولكن أيضًا في الأقسام الأخرى وفي مرافق العملاء.أدى استخدام الماسحات الضوئية ثلاثية الأبعاد إلى تسريع القياسات وتحسين مستوى الجودة بشكل كبير.سمح ذلك للشركة بتلبية طلبات العملاء التي لم تتمكن من التعامل معها في السابق.

في الختام ، تم اختيار ZG لأنه يستجيب بشكل مثالي للمفاهيم الأساسية على أساس متطلبات العميل: السرعة والدقة العالية.كشركة رائدة في مجال المسح ثلاثي الأبعاد ، ستواصل ZG الابتكار والمضي قدمًا لخدمة العملاء بشكل أفضل.
