فرطمسح يمكن أن يقوم الماسح الضوئي ثلاثي الأبعاد Super و Smart Pantical بمسح جزء تمامًا من خلال وضع أي أهداف على السطح ، غير حساس لعوامل البيئة يجعل من الممكن مسح الجزء في حالة ورشة العمل مباشرة.

بفضل مزيد من التتبع النطاق ، دقة أعلى ، سرعة المسح الأسرع وأخف وزنا ، أداء جديد فرطمسح ممتاز هو أكثر قوة لاستخدام Infield of Automotive ، والصناعة الثقيلة ، والقالب الصب وغيره من جزء حجم متوسطة الحجم.

ميزات المنتج

UE4A0784

مسح ثلاثي الأبعاد أسرع

34 خطًا ليزرًا أزرقًا ، مسحًا يسرع ما يصل إلى 5،220،000 قياسات/s

التفاصيل الدقيقة مسح ما يصل إلى 1،300،000 القياس/s

مسح التفاصيل الدقيقة

7 خطوط ليزر زرقاء متوازية لالتقاط تفاصيل واضحة ودقيقة

100 م³الأعلى. قياس حجم

مع ماكس. تتبع 7 أمتار يتراوح،

فرطمسح سوبر يستطيع تأمين دقة أعلى بشكل كبير المسح الضوئي.

اكتشاف الحافة

خط ليزر واحد لمسح Trimline من جزء رفيع مباشرة

مع حافة مبتكرة وظائف الكشف مع عظيم كفاءة.

المواصفات الفنية
MODEL		فرطمسح ممتاز
معدل القياس	معيار	5،220،000 قياسات/ق
معدل القياس	التفاصيل الدقيقة	1،300،000 قياسات/ق
قياسي الدقة		ما يصل إلى 0.02 ملم
دقة الحجمي	نطاق التتبع 3.2 متر	0.050 مم (10 م)
	نطاق التتبع 4.2m	0.050mm (22م)
	نطاق التتبع 5.5m	0.075mm (50م)
	نطاق التتبع 6.3m	0.09mm (74م)
	نطاق التتبع 7.0m	0.14mm (100م)
دقة الحجمي (العمل مع Photoshot Max)		0.03+0.015mm/m
فئة الضوء		الفئة 2 (آمنة العين)
دقة		0.02mm
مصدر الليزر		34 خطوط ليزر زرقاء+خط ليزر واحد إضافي+7 خطوط ليزر زرقاء متوازية
منطقة المسح		ما يصل إلى 610*640mm
عمل المسافة - القياسية		200-450mm
عمل المسافة - التفاصيل الدقيقة		150-250mm
عمل المسافة - المدى الطويل		200-750mm
تردد التتبع		90 هرتز
دقة التحقيق		0.02mm
دقة التقاط فلاش ثقب		0.03mm
نطاق حجم الجزء (موصى به)		0.1-12M
وزن الماسح الضوئي الفائق		1.5 كجم
البعد الماسح الضوئي الفائق		190310310mm
ZG-TRACK WEAND		7.4 كجم
بُعد ZG-Track		1078159125mm
درجة حرارة التشغيل		-10-40 ℃
الرطوبة التشغيلية (غير المتواجد)		10-90 ٪ RH
Connection Standrad		USB 3.0/Ethernet
تنسيق الإخراج		.stl ، .ply ، .Obj ، .txt ، .xyz ، .asc. الخ
برنامج التوافق		insipre ، deisgner ، pc-dims ، الأنظمة ثلاثية الأبعاد (حلول الجيوماجيك) ، البرامج الابتكارية (polyworks) ، Dassault Systems (Catia v5 و Solidworks) ، PTC (Pro/ Engineer) ، Autodesk (المخترع ، الاسم المستعار ، 3DS Max ، Maya ، Softimage) و Siemens (NX و Solid Edge) وما إلى ذلك.
براءة اختراع		CN106767895B ، CN10620454B ، CN106228603B ، CN108805976B ، CN108759668B ، CN109099839B ، CN109102548B ، 801B ، CN111595257B ، CN212539085U ، CN213481239U ، CN212539083U ، CN213149247U ، CN212539143U ، CN2126582U ، 97091B ، CN214924384U ، CN213960509U ، CN11288057B ، CN214224107U ، CN214893132U ، CN216869473U ، CN218511698U ، CN114943822B ، CN115471404B ، CN218728024U ، CN308166573S

فرطمسح التطبيقات

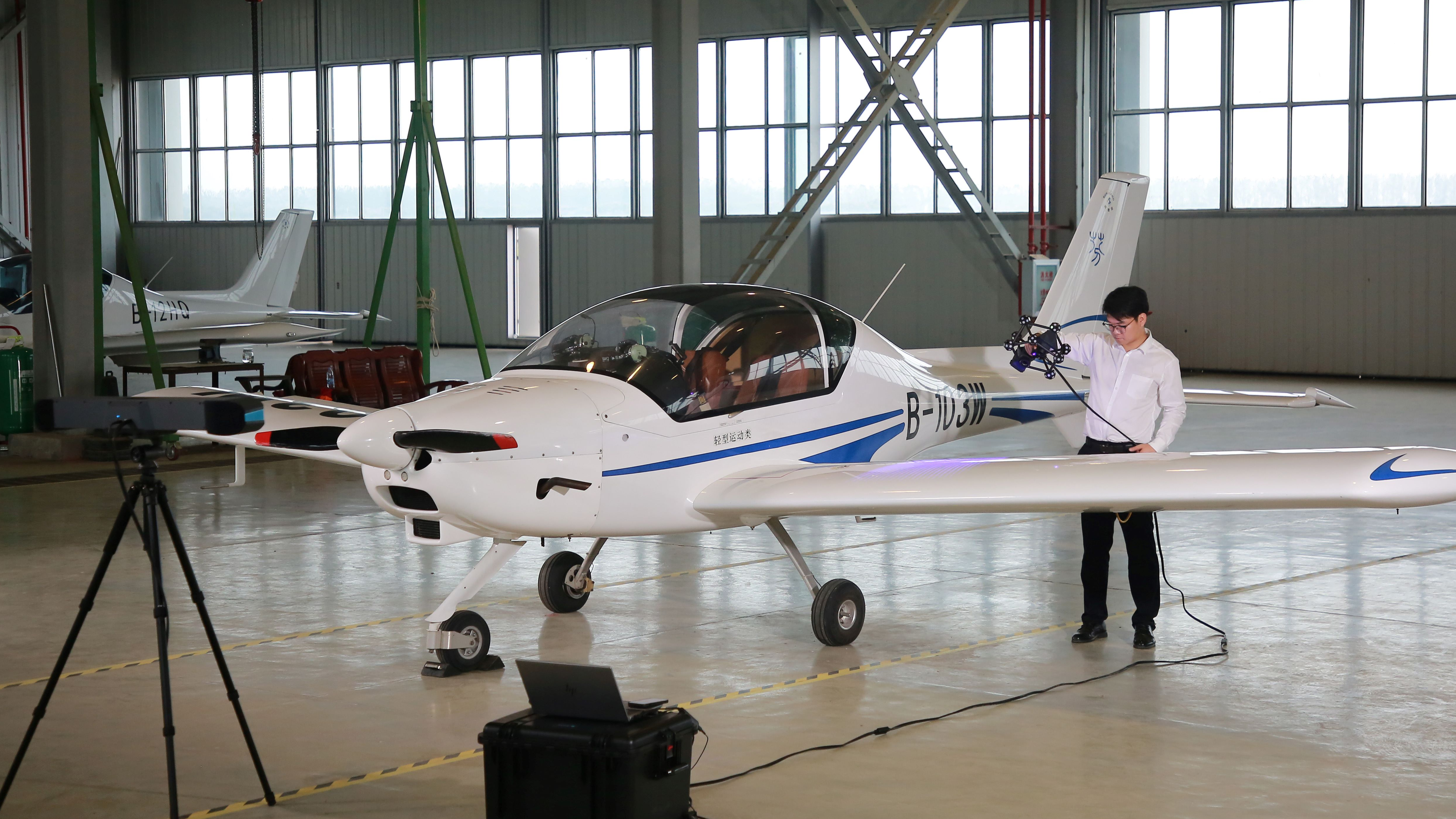

1. تصميم صناعة الطيران

UE4A4529

نسخة UE4A4553

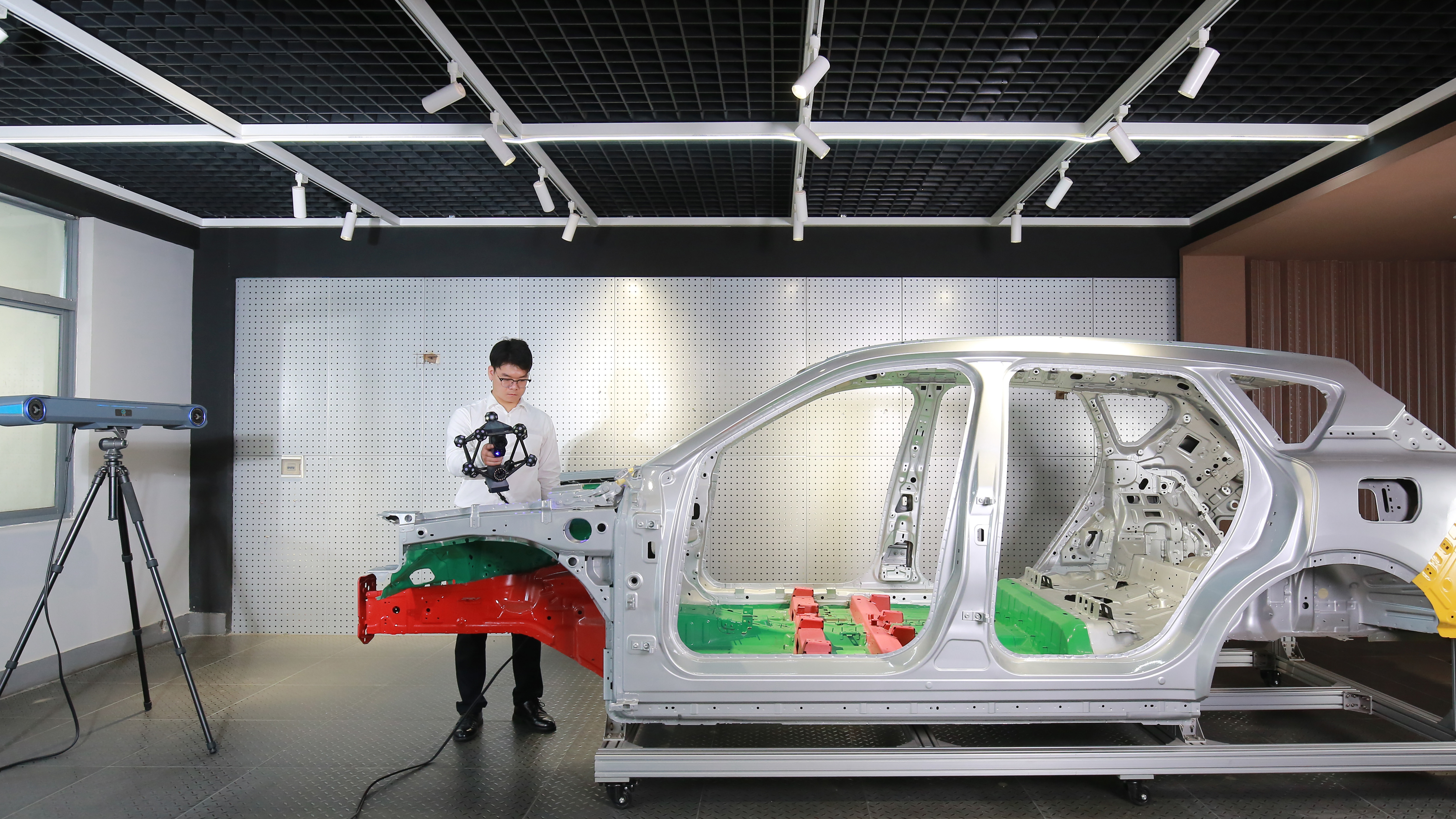

2. فحص السيارات

ue4a0957 نسخة

نسخة UE4A1181

3. فحص جزء كبير من المسح والتفتيش

UE4A0666

UE4A0791

مزايانا

Innovation_Blue1

الابتكار لا يتوقف أبدًا

الجودة-control_blue1

الجودة القياسية ISO

العالمي-sales-network_blue1

شبكات المبيعات العالمية

عميل-دعم_بلي

24/7 دعم تقنية

التدريب المهني system_blue1

نظام التدريب المهني

خدماتنا

الماسح الضوئي للليزر ثلاثي الأبعاد التتبع البصري مع قياس غير الاتصال

المواصفات الفنية
MODEL	فرطمسح ممتاز
معدل القياس	معيار	5،220،000 قياسات/ق
التفاصيل الدقيقة	1،300،000 قياسات/ق
قياسي الدقة	ما يصل إلى 0.02 ملم
دقة الحجمي	نطاق التتبع 3.2 متر	0.050 مم (10 م)
نطاق التتبع 4.2m	0.050mm (22م)
نطاق التتبع 5.5m	0.075mm (50م)
نطاق التتبع 6.3m	0.09mm (74م)
نطاق التتبع 7.0m	0.14mm (100م)
دقة الحجمي (العمل مع Photoshot Max)	0.03+0.015mm/m
فئة الضوء	الفئة 2 (آمنة العين)
دقة	0.02mm
مصدر الليزر	34 خطوط ليزر زرقاء+خط ليزر واحد إضافي+7 خطوط ليزر زرقاء متوازية
منطقة المسح	ما يصل إلى 610*640mm
عمل المسافة - القياسية	200-450mm
عمل المسافة - التفاصيل الدقيقة	150-250mm
عمل المسافة - المدى الطويل	200-750mm
تردد التتبع	90 هرتز
دقة التحقيق	0.02mm
دقة التقاط فلاش ثقب	0.03mm
نطاق حجم الجزء (موصى به)	0.1-12M
وزن الماسح الضوئي الفائق	1.5 كجم
البعد الماسح الضوئي الفائق	190310310mm
ZG-TRACK WEAND	7.4 كجم
بُعد ZG-Track	1078159125mm
درجة حرارة التشغيل	-10-40 ℃
الرطوبة التشغيلية (غير المتواجد)	10-90 ٪ RH
Connection Standrad	USB 3.0/Ethernet
تنسيق الإخراج	.stl ، .ply ، .Obj ، .txt ، .xyz ، .asc. الخ
برنامج التوافق	insipre ، deisgner ، pc-dims ، الأنظمة ثلاثية الأبعاد (حلول الجيوماجيك) ، البرامج الابتكارية (polyworks) ، Dassault Systems (Catia v5 و Solidworks) ، PTC (Pro/ Engineer) ، Autodesk (المخترع ، الاسم المستعار ، 3DS Max ، Maya ، Softimage) و Siemens (NX و Solid Edge) وما إلى ذلك.
براءة اختراع	CN106767895B ، CN10620454B ، CN106228603B ، CN108805976B ، CN108759668B ، CN109099839B ، CN109102548B ، 801B ، CN111595257B ، CN212539085U ، CN213481239U ، CN212539083U ، CN213149247U ، CN212539143U ، CN2126582U ، 97091B ، CN214924384U ، CN213960509U ، CN11288057B ، CN214224107U ، CN214893132U ، CN216869473U ، CN218511698U ، CN114943822B ، CN115471404B ، CN218728024U ، CN308166573S

الفضاء

النماذج الأولية السريعة
رقابة جودة
(MRO) البلى
تحليل
الديناميكا الهوائية
تحليل الضغط
إعادة تدوير OEM وقطع الغيار
الهندسة العكسية

السيارات

الهندسة العكسية
تحليل المنتج التنافسي
إعادة تدوير السيارات
التخصيص الداخلي
النمذجة والتصميم

الصناعات الثقيلة

رقابة جودة
الهندسة العكسية
تحليل MRO & Wear
تصميم وتعديل الأدوات الميكانيكية/ الأدوات
إعادة تدوير OEM وقطع الغيار

قالب

الجمعية الافتراضية
الهندسة العكسية
رقابة جودة
تحليل البلى
الإصلاحات المخصصة والتعديل

الأجزاء الصب

مراقبة جودة الجزء الخام والتفتيش
تصميم معالجة الآلات

ثقافي

بقايا ثقافية
فن
النحت

قابلية الاستهلاك

تصميم المنتج وفحص التصميم
الهندسة العكسية
تصميم الأدوات
VR & AR

طبي

تصميم وتصنيع العظام/ الأطراف الاصطناعية
مراقبة الجرح
عينة ثنائية
الهوية الطبية

1.Q: هذه هي المرة الأولى التي أشتري فيها الماسح الضوئي للليزر ثلاثي الأبعاد ، هل من السهل تشغيله؟

ج: نعم! يمكننا توفير دليل التشغيل أو الفيديو للتوجيه.

إذا كان من الصعب عليك أن تتعلم ، فيمكننا أيضًا توفير التدريب عبر الإنترنت بواسطة "Team Viewer " أو Skype بسهولة.

2.Q: هل أنت شركة تداول أو الشركة المصنعة؟
ج: نحن الشركة المصنعة لماسحات الليزر ثلاثية الأبعاد من فئة المقاييس.

3.Q: هل يمكنني زيارة مصنعك وأين موقعك؟

ج: يقع مصنعنا في ووهان ، الصين.

خلال فترة الوباء Covid-19 ، نقترح عليك أن تظل آمنًا ويمكننا ترتيب الاجتماع عبر الإنترنت لإظهار شركتنا ومنتجاتنا.

4.Q: ما هو موك الخاص بك؟

ج: لدينا MOQ هي مجموعة واحدة.

5.q: ما هي طريقة التعبئة والشحن الخاصة بك؟

ج: حزمة الماسح الضوئي للليزر ثلاثي الأبعاد لدينا هي مجموعة واحدة/ حقيبة ، بما في ذلك الوحدة الرئيسية الماسحة الضوئية ومجموعة كاملة من الملحقات.

طريقة الشحن عن طريق Air Express.
