غالبًا ما يتعطل المهندسون وفرق مراقبة الجودة عند مطابقة مواصفات المسح ثلاثي الأبعاد مع الواقع الفعلي لأرضية العمل. قد تجد جهازًا يبدو مثاليًا في ورقة البيانات، ثم تدرك أنه يفشل فشلاً ذريعًا أثناء الإنتاج النشط. كثيرًا ما يتباهى المصنعون بالدقة على مستوى الميكرون في البيئات الخاضعة لرقابة صارمة. ومع ذلك، فإن عنق الزجاجة الحقيقي في الهندسة العكسية والقياس ينطوي على تكامل سير العمل، وقيود التنقل، ووقت الإعداد المفرط. عندما تملي المعدات الصلبة طريقة عملك، تنخفض الإنتاجية وتتضاعف أخطاء الفحص.

في هذا الدليل، سنرشدك عبر تقنيات المسح الأساسية التي تشكل مشهد التصنيع اليوم. سوف ننتقل من البصريات الأساسية إلى تقييم عوامل نموذج النشر الحديثة. سوف تقارن بين الإعدادات السلكية واللاسلكية، جنبًا إلى جنب مع البنى المتعقبة مقابل البنى الخالية من أدوات التتبع. وفي النهاية، ستتعلم كيفية مواءمة قدرات الأجهزة مباشرةً مع مساحة العمل الفعلية لديك لضمان النجاح التشغيلي على المدى الطويل.

الوجبات السريعة الرئيسية

• تقنيات المسح الثلاثي الأبعاد الأساسية الثلاثة هي التثليث بالليزر، والضوء المنظم، ووقت الرحلة، وكل منها يخدم متطلبات نطاق ودقة متميزة.

• تحدد عوامل شكل الأجهزة كفاءة سير العمل؛ يعد تقييم طرق النشر (الثابتة مقابل المحمولة) أمرًا بالغ الأهمية مثل تقييم الدقة.

• إن القيود المفروضة على خط البصر في الإعدادات التقليدية هي التي تدفع إلى اعتماد جهاز Tracker-Free Scanner.

• يؤدي دمج وحدة المسح اللاسلكي في الأجهزة المحمولة إلى التخلص من مخاطر إدارة الكابلات على أرضية المتجر دون التضحية بدقة نقل البيانات.

• يجب أن تعتمد عملية الشراء النهائية على مصفوفة الميزات والنتائج، مع الأخذ في الاعتبار الامتثال لتكنولوجيا المعلومات، ووقت توقف المعايرة، والتنوع البيئي.

تأطير مشكلة العمل: لماذا يملي اختيار التكنولوجيا نتائج سير العمل

تقوم العديد من فرق المشتريات بتقييم معدات القياس ثلاثية الأبعاد باستخدام أوراق فنية معزولة. أنها تركز بشكل كبير على الحد الأقصى من الدقة النظرية أو دقة النقطة الواحدة. على الرغم من أن هذه المقاييس تحمل قيمة، إلا أنها نادرًا ما تعكس النجاح الحقيقي في أرض التصنيع المزدحمة. يجب عليك تحويل تركيزك نحو المقاييس التشغيلية لقياس صلاحية المعدات الحقيقية.

إن تحديد معايير النجاح يتطلب النظر إلى المتغيرات العملية. ما هي مدة وصولك للبيانات؟ هل يمكن للمشغلين مسح المكونات بسهولة داخل المساحات الضيقة مثل هيكل السيارة؟ يجب عليك قياس أوقات الإعداد والتفكيك بدقة. إن الجهاز الذي يقدم دقة فائقة يصبح عديم الفائدة إذا قضى المشغلون ساعتين في تكوين الحوامل الثلاثية ومعايرة أجهزة الاستشعار لإجراء مسح مدته عشر دقائق.

تؤدي الأنظمة أو الأجهزة المقيدة التي تتطلب تكوينات معقدة لتحديد موضع الهدف إلى حدوث اختناقات شديدة في سير العمل. أنت تضخم تكاليف العمالة أثناء عمليات فحص الجودة المتكررة عندما يقوم المهندسون بإدارة الكابلات المتشابكة بشكل متكرر. تعاني أيضًا عمليات سير عمل المسح الضوئي للطباعة بشدة. إذا كان على الفني أن يطبق مئات من الأهداف اللاصقة العاكسة على قالب كبير، فإنه يفقد ساعات ثمينة. تجبرك البنى الصلبة على تكييف منشأتك مع الأداة. يتطلب التصنيع السريع الحديث أدوات تتكيف مع منشأتك الحالية.

خطأ شائع: اختيار الأجهزة يعتمد بشكل صارم على الحد الأقصى من دقة ورقة البيانات مع تجاهل لوجستيات الإعداد. قم دائمًا باختبار المعدات في البيئة الفعلية التي ستعمل فيها.

الأنواع الثلاثة الأساسية لتقنية المسح ثلاثي الأبعاد

يساعدك فهم الفيزياء الأساسية للمسح ثلاثي الأبعاد على تصفية ضوضاء التسويق. هناك ثلاث تقنيات أساسية تهيمن على المشهد الصناعي. يخدم كل منها متطلبات محددة للحجم والسرعة والدقة.

1. ماسحات التثليث بالليزر

يعتمد التثليث بالليزر على مبدأ هندسي بسيط ولكنه فعال للغاية. يقوم الماسح الضوئي بعرض نقطة أو خط ليزر على كائن ما. يقوم مستشعر الكاميرا، الموجود على مسافة معروفة من باعث الليزر، بقياس زاوية الانعكاس. عندما يتحرك الليزر فوق هندسة الجسم، يقوم النظام بحساب الإحداثيات المكانية الدقيقة باستخدام الدوال المثلثية.

يجب عليك تقييم هذه التكنولوجيا لتعدد استخداماتها الهائلة. تعمل الماسحات الضوئية بالليزر بشكل جيد للغاية على الأسطح شديدة الانعكاس أو المظلمة أو المصنعة آليًا. غالبًا ما تفشل الطرق البصرية التقليدية في التعامل مع هذه المواد الصعبة. توفر أنظمة الليزر دقة عالية بشكل لا يصدق للأجزاء الميكانيكية ذات الهندسة العكسية. تاريخيًا، تطلبت هذه الطريقة وضع نقاط مستهدفة واسعة النطاق عبر الجزء للحفاظ على التوجه المكاني. ومع ذلك، تدمج النماذج المتقدمة الآن التتبع الذكي لتقليل التبعية المستهدفة.

2. الماسحات الضوئية المنظمة للضوء (الضوء الأبيض/الأزرق).

تقوم الماسحات الضوئية المنظمة بإسقاط نمط ضوء محدد، عادة ما يكون عبارة عن شبكة أو سلسلة من الخطوط، على الموضوع. عندما يضرب هذا النمط سطحًا ثلاثي الأبعاد، تتشوه الشبكة. تقوم المستشعرات الموجودة داخل الماسح الضوئي بحساب مسافة الجسم وشكله الهندسي بناءً على كيفية تشوه هذه الخطوط.

تعتبر هذه الماسحات الضوئية مثالية لالتقاط الأشكال الهندسية والعضوية عالية الدقة بسرعة. نظرًا لأنها تلتقط مجالات رؤية كاملة في وقت واحد، فإنها تتفوق في مسح الوجوه البشرية أو القطع الأثرية التراثية أو المواد البلاستيكية المعقدة المصبوبة بالحقن. ومع ذلك، فإن أنظمة الإضاءة المنظمة حساسة للغاية لظروف الإضاءة المحيطة. يمكن لأشعة الشمس المباشرة أو مصابيح LED القاسية الموجودة في أرضية المتجر أن تغسل النموذج المتوقع، مما يؤدي إلى فقدان البيانات.

3. وقت الرحلة (ToF) / الماسحات الضوئية بتقنية LiDAR

تقيس تقنية Time-of-Flight الوقت الدقيق الذي تستغرقه نبضة الضوء لترتد من السطح. ومن خلال معرفة سرعة الضوء، يقوم الماسح الضوئي بحساب المسافة بموثوقية ملحوظة. تستخدم أنظمة LiDAR (كشف الضوء والمدى) هذه الآلية الدقيقة عبر مسافات هائلة.

ستقوم بتقييم ToF بشكل أساسي للبيئات ذات النطاق الكلي. تقوم هذه التقنية بتخطيط مرافق التصنيع بأكملها، أو التقاط مكونات فضائية كبيرة، أو إجراء مسح للهياكل المعمارية. في حين أن ToF يتفوق على نطاق واسع، فإنه يوفر دقة أقل على المستوى الجزئي مقارنة بالتثليث بالليزر أو الضوء المنظم. لن تستخدم ToF لفحص ترس صغير عالي التحمل، ولكنك ستستخدمه لتخطيط تخطيط أرضية المصنع.

الدليل المرجعي السريع للتكنولوجيا ثلاثية الأبعاد

بنيات النشر: التتبع البصري مقابل الأنظمة الخالية من التعقب

بمجرد تحديد آلية الضوء أو الليزر المناسبة، يجب عليك تحديد كيفية وضع الماسح الضوئي لنفسه في الفضاء ثلاثي الأبعاد. تؤثر بنية النشر التي تختارها على وقت الإعداد بنفس القدر الذي تؤثر به أجهزة الاستشعار الضوئية.

الماسح الضوئي للتتبع البصري

يعتمد الماسح الضوئي للتتبع البصري على نظام كاميرا خارجي منفصل لمراقبة موضع الوحدة المحمولة باليد. يمكنك إعداد جهاز تعقب للكاميرا الاستريو على حامل ثلاثي الأرجل يواجه منطقة عملك. يتميز الماسح الضوئي المحمول بعلامات مرجعية صلبة. يقوم جهاز التعقب بمراقبة هذه العلامات، ويحسب بشكل مستمر الموقع الدقيق للماسح الضوئي.

تلغي هذه البنية عمليا الحاجة إلى وضع أهداف لزجة مباشرة على الجزء. يمكنك توفير وقت تحضير كبير للمكونات الكبيرة. ومع ذلك، يقدم هذا الإعداد قيودًا شديدة على خط البصر. يجب أن يظل عرض الماسح الضوئي للمتعقب دون عائق تمامًا. إذا كانت ذراع المشغل، أو أحد أعمدة المصنع، أو هندسة الأجزاء المعقدة تحجب رؤية الكاميرا، فسيفشل التقاط البيانات على الفور. يجب على المشغلين ضبط الحامل ثلاثي الأرجل باستمرار أو تحريك الجزء، مما يؤدي إلى إعادة تقديم اختناقات سير العمل التي سعيت إلى تجنبها في الأصل.

الماسح الضوئي الخالي من التعقب

قام المصنعون بتطوير الماسح الضوئي Tracker-Free للتخلص من الاعتماد على خط البصر تمامًا. تستخدم هذه الأنظمة الديناميكية خوارزميات داخلية متقدمة لتحديد الموضع الذاتي في الوقت الفعلي. غالبًا ما تجمع بين التعريب المتزامن ورسم الخرائط (SLAM)، وتكامل القياس التصويري الداخلي، والتتبع الهندسي الذكي.

تأثير الأعمال هنا عميق. يعمل النظام الخالي من أدوات التعقب على تقليل وقت الإعداد بشكل كبير. لا تحتاج إلى معايرة كاميرا خارجية أو القلق بشأن وضع الحامل ثلاثي القوائم. يمكن للمشغلين إجراء المسح بسلاسة داخل التجاويف العميقة، أو أسفل هيكل السيارة، أو خلف العوائق الكبيرة. ومن خلال إزالة أداة التتبع الخارجية، يمكنك تقليص البصمة التشغيلية المطلوبة بشكل كبير. أثبتت هذه المرونة أنها لا تقدر بثمن في ممرات التصنيع المزدحمة حيث تظل المساحة الأرضية سلعة متميزة.

أفضل الممارسات: عند تدقيق أرضية متجرك، قم بتتبع عدد النقاط العمياء التي تواجهها إجراءات التفتيش الحالية. إذا قام المشغلون بفحص كابينات المركبات الداخلية أو مجموعات الأنابيب المعقدة بشكل متكرر، فإن إعطاء الأولوية للبنية الخالية من أدوات التتبع سيؤدي إلى عائد استثمار فوري.

تحول المؤسسة إلى الماسح الضوئي اللاسلكي المحمول

يعد التنقل بمثابة الحدود النهائية في علم القياس الصناعي ثلاثي الأبعاد. حتى النظام الخالي من أدوات التتبع يكون قصيرًا إذا كانت كابلات البيانات السميكة تربطه بمحطة عمل معالجة ثقيلة.

التغلب على القيود المفروضة على أرضية المتجر

تسبب الكابلات المربوطة مخاطر بيئية مستمرة في أرضيات الإنتاج المزدحمة. تخلق أسلاك البيانات السميكة مخاطر تعثر الموظفين. إنها تقيد بشدة حركة المشغل حول المركبات الكبيرة أو الآلات الثقيلة. عند مسح قالب كبير، يجب على الفنيين التوقف بشكل متكرر لتجاوز الكابلات أو سحب عربة الكمبيوتر الشخصي إلى مكان أقرب. في كل مرة يتعطل فيها الكابل على حافة معدنية حادة، فإنك تخاطر بتلف الأجهزة باهظ الثمن والتوقف الفوري لسير العمل. النطاق المحدود من كمبيوتر المعالجة يقوض بشكل أساسي المرونة التي وعدت بها تقنية المسح الضوئي الحديثة.

دور وحدة المسح اللاسلكي

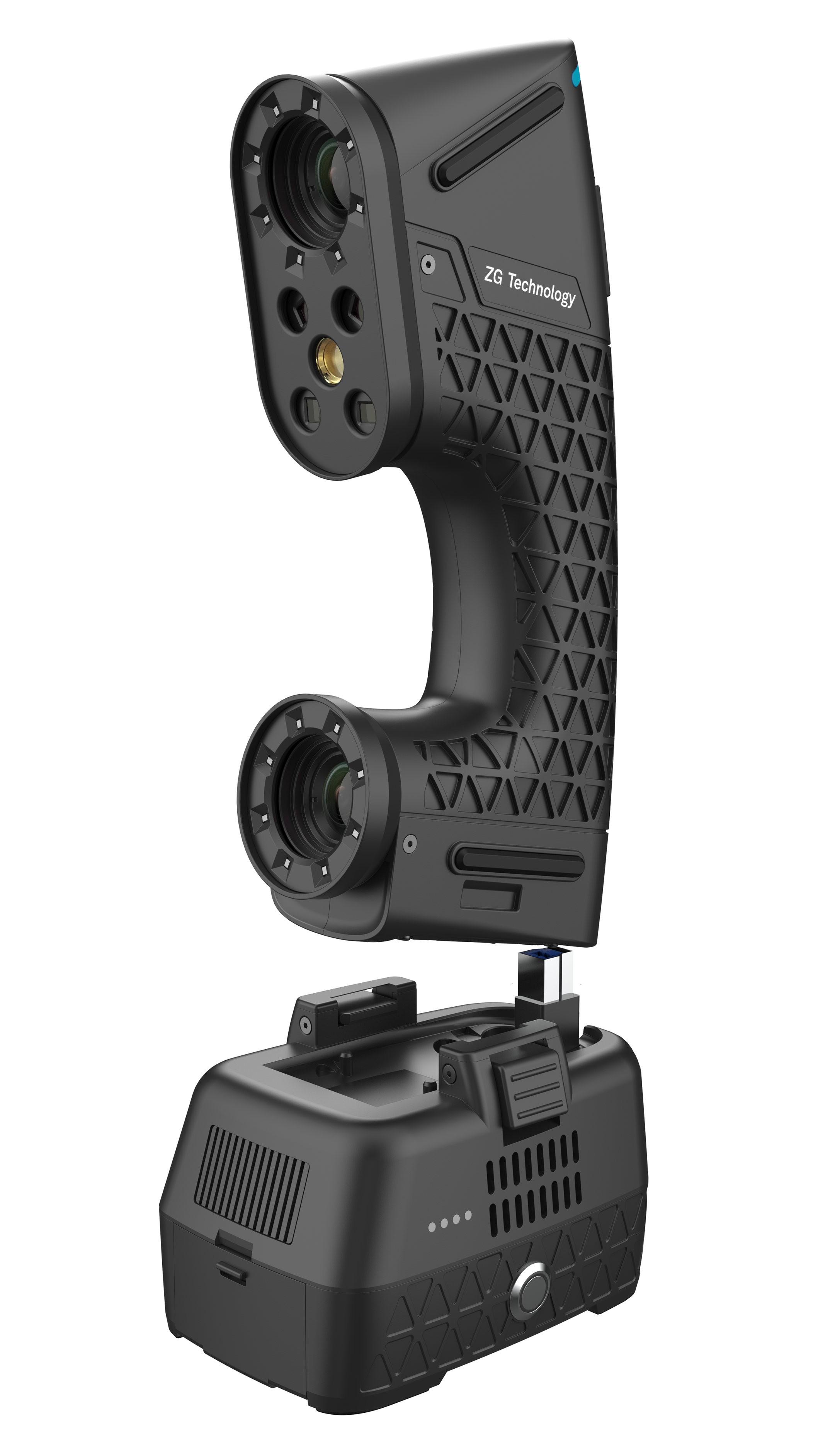

يقوم مطورو الأجهزة بحل مشكلات التنقل هذه من خلال دمج وحدة المسح اللاسلكي المخصصة مباشرة في جسم الماسح الضوئي. تعمل هذه الوحدة كجسر ذكي. غالبًا ما يقوم بتفريغ المعالجة السحابية الأولية إلى شرائح الحوسبة الطرفية المدمجة. ثم يستخدم شبكة Wi-Fi 6 ذات النطاق الترددي العالي أو ترددات الترددات اللاسلكية الخاصة لنقل البيانات ثلاثية الأبعاد الكثيفة إلى محطة العمل مع زمن وصول يقترب من الصفر.

تاريخيًا، واجه المتخصصون في علم القياس التكنولوجيا اللاسلكية بقدر كبير من الشك. عانت التكرارات المبكرة من فقدان الحزم، والتأخر، والنقاط السحابية المعرضة للخطر. تتغلب الوحدات الصناعية الحديثة على هذا من خلال تقنيات صارمة لحفظ البيانات. يستخدمون خوارزميات ضغط متطورة بدون فقدان. علاوة على ذلك، فهي تتميز بالتخزين المؤقت للبيانات المحلية. في حالة حدوث قطع اتصال جزئي بسبب تداخل الراديو، تقوم الوحدة مؤقتًا بتخزين الشكل الهندسي الملتقط على الذاكرة الداخلية. بمجرد إعادة إنشاء الاتصال بعد عدة ملي ثانية، فإنه يدفع البيانات بسلاسة. ويضمن هذا عدم تعرضك مطلقًا لتلف البيانات أثناء فحص الجودة المهم.

بيئة العمل والاعتماد

يؤدي نشر ماسح ضوئي لاسلكي محمول إلى إحداث تحول في التجربة الفعلية للقوى العاملة لديك. ترتبط الحركة غير المقيدة بشكل مباشر بتدريب المشغل بشكل أسرع. يتعلم الفنيون الجدد مسح المسارات بشكل أسرع بكثير عندما لا يضطرون إلى التعامل مع الحبل السري المتشابك. علاوة على ذلك، فإن التخلص من سحب الكابل يقلل من التعب الجسدي بشكل كبير أثناء جلسات المسح التي تستغرق عدة ساعات. يقوم المشغلون الأكثر سعادة والأقل تعبًا بإنتاج تقارير فحص أكثر اتساقًا ودقة.

معايير التقييم لوضع قائمة مختصرة للماسح الضوئي ثلاثي الأبعاد الخاص بك

يتطلب الانتقال من النظرية التقنية إلى المشتريات الفعلية إطارًا منظمًا للتقييم. يجب عليك مواءمة قدرات الأجهزة مع التحديات المحددة الفريدة لعملياتك اليومية.

مصفوفة الميزات إلى النتائج

لا تشتري الأجهزة بناءً على مواصفات معزولة. قم بمطابقة التكنولوجيا مع النتائج المرجوة باستخدام هذه المصفوفة:

• دقة عالية + أسطح معقدة: اختر المسح الضوئي بالليزر مع بنيات خالية من التعقب. يتعامل هذا مع الأجزاء الداكنة اللامعة المُصنعة دون تقييد الحركة.

• تفاصيل عالية + مواضيع بشرية/عضوية: اختر أنظمة الإضاءة المنظمة. فهي تلتقط مناطق واسعة على الفور، مما يجعلها مثالية للتطبيقات الطبية أو النمذجة العضوية.

• إمكانية التنقل العالية + المساحات المحصورة: اختر الإعداد اللاسلكي. تضمن إزالة الكابلات وأجهزة التتبع الخارجية قدرة المشغلين على المناورة في المساحات الضيقة بأمان.

قابلية التوسع والنظام البيئي للبرمجيات

الأجهزة ليست سوى نصف المعادلة. يجب عليك تقييم كيفية تعامل البرنامج الخاص بالماسح الضوئي مع إنشاء الشبكات الأولية. تقييم قدراتها التصديرية. هل يتم توصيله بسلاسة إلى CAD القياسية أو منصات الفحص مثل SolidWorks أو PolyWorks أو Geomagic؟ يؤدي ضعف تكامل البرامج إلى حدوث اختناقات هائلة، مما يجبر المهندسين على قضاء ساعات في تنظيف السحابات النقطية يدويًا قبل أن يبدأ الفحص.

الامتثال للأمان وتكنولوجيا المعلومات

تقدم التكنولوجيا اللاسلكية اعتبارات أمان الشبكة. إذا قمت بمسح هندسة الفضاء الجوي أو تصميمات النماذج الأولية السرية، فإن اعتراض البيانات يشكل خطرًا شديدًا. تقييم بروتوكولات التشفير المضمنة داخل الوحدات اللاسلكية. تأكد من أن النظام يستخدم معايير متقدمة (مثل AES-256) بحيث تظل البيانات الهندسية غير معرضة للخطر تمامًا أثناء النقل عبر الهواء. شارك بشكل وثيق مع قسم تكنولوجيا المعلومات لديك خلال مرحلة القائمة المختصرة للتحقق من الامتثال.

مخاطر التنفيذ

وأخيرا، ضع في الاعتبار المخاطر التشغيلية الخفية. انظر عن كثب إلى متطلبات تردد المعايرة. هل يحتاج الجهاز إلى إعادة معايرة مطولة في كل مرة تتقلب فيها درجة حرارة أرضية المتجر؟ تقييم إدارة دورة حياة البطارية للوحدات اللاسلكية. تصبح الأداة اللاسلكية عبئًا إذا نفدت البطارية في منتصف عملية الفحص الكبيرة. ابحث عن الأنظمة التي تحتوي على بطاريات قابلة للتبديل السريع. ضع في اعتبارك أيضًا القيود البيئية، مما يضمن أن الماسح الضوئي يتعامل مع درجات الحرارة القصوى لأرضية المتجر أو بيئات الغبار العالية بفعالية.

خاتمة

إن تحديد أداة القياس ثلاثية الأبعاد الصحيحة يتجاوز بكثير قراءة مواصفات الدقة في ورقة البيانات. إن معرفة الأنواع التقنية الثلاثة - الليزر، والضوء المنظم، وزمن الرحلة - هي الخطوة الأولى فقط. تتطلب الخطوة الثانية مطابقة عامل نموذج النشر مع القيود المادية لمنشأتك. يؤدي اختيار التصميمات والوحدات اللاسلكية الخالية من أدوات التتبع إلى إزالة الاحتكاك من سير عملك اليومي بشكل فعال.

للمضي قدمًا بثقة، عليك أن تطلب أكثر من مجرد عرض عقيم في مجلس الإدارة. ابدأ إثبات المفهوم على أرضية متجرك الفعلي. اطلب عرضًا توضيحيًا في الموقع لاختبار الماسح الضوئي على وجه التحديد على الأجزاء الأكثر صعوبة في الوصول إلى شركتك. أجبر البائع على إثبات استقرار بياناته اللاسلكية وسط أجهزتك النشطة. ومن خلال تقييم بيئة العمل وأوقات الإعداد في العالم الحقيقي، ستضمن استثمارًا يعمل بشكل حقيقي على تسريع قدرات التصنيع لديك.

التعليمات

س: هل تؤثر وحدة المسح الضوئي اللاسلكية على دقة المسح مقارنة بالاتصالات السلكية؟

ج: لا. تعتمد دقة المسح الضوئي بشكل كامل على جودة المستشعرات الضوئية والمعايرة الداخلية والخوارزميات، وليس على طريقة نقل البيانات. تستخدم الوحدات اللاسلكية الحديثة التخزين المؤقت للبيانات المحلية والضغط بدون فقدان البيانات. إذا تسبب التداخل في قطع اتصال جزئي، يقوم الماسح الضوئي بتخزين البيانات داخليًا وينقلها بشكل مثالي بمجرد استقرار الاتصال، مما يضمن عدم تدهور الدقة مطلقًا.

س: ما هي الميزة الرئيسية للماسح الضوئي الخالي من التعقب؟

ج: الميزة الأساسية هي الإزالة الكاملة لقيود خط البصر. نظرًا لأنه يتم تحديد موضعه ذاتيًا باستخدام الخوارزميات الداخلية والتتبع الهندسي، فإنك لا تحتاج إلى كاميرا خارجية تراقب الماسح الضوئي. يؤدي هذا إلى تقليل وقت الإعداد بشكل كبير، ويقلل من البصمة التشغيلية، ويسمح لك بالمسح العميق داخل التجاويف المعقدة.

س: هل يمكن للماسح الضوئي اللاسلكي المحمول التعامل مع الأسطح اللامعة أو السوداء؟

ج: نعم، بشرط أن تستخدم التكنولوجيا الأساسية التثليث بالليزر بدلاً من الضوء المنظم القياسي. ليس لجانب النقل اللاسلكي أي تأثير على القدرة على التقاط المواد. سوف يتعامل الماسح الضوئي الليزري اللاسلكي مع الأجزاء المعدنية الداكنة والعاكسة والمُشكَّلة بكثافة بنفس فعالية الماسح الضوئي الليزري المربوط.

س: ما المدة التي تدوم فيها البطارية عادةً في الماسحات الضوئية اللاسلكية الصناعية؟

ج: توفر معظم الماسحات الضوئية اللاسلكية الصناعية معايير واقعية تتراوح من 1 إلى 3 ساعات من المسح المستمر لكل شحنة بطارية. لدعم سير العمل المستمر في المؤسسة، تستخدم الأنظمة عالية المستوى تصميمات البطاريات القابلة للتبديل السريع. يتيح ذلك للمشغلين استبدال البطارية المستنفدة بأخرى مشحونة بالكامل دون إيقاف تشغيل الجهاز أو فقدان بيانات المسح النشطة.
