ما هي الهندسة العكسية وكيف تعمل؟

تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2022-02-14 المنشأ:محرر الموقع

رسالتك

جدول المحتويات:

ما هي الهندسة العكسية؟
ما هي عملية الهندسة العكسية؟
ما هي استخدامات الهندسة العكسية؟
كيف يمكن للماسحات الضوئية ثلاثية الأبعاد من ZG تسريع الهندسة العكسية.
المزيد لتوقعه.

ما هي الهندسة العكسية؟

الهندسة العكسية\u003Ci>(also known as backwards engineering or back engineering) is often heard in our work, it's a method of making a 3D virtual model from an existing physical part for use in 3D computer-aided design (CAD), computer-aided engineering (CAE), computer-aided manufacturing (CAM), or other design software.\u003C\/i> \u003Cb>(المعروف أيضًا باسم الهندسة العكسية أو الهندسة الخلفية) غالبًا ما يُسمع في عملنا ، إنها طريقة لصنع نموذج افتراضي ثلاثي الأبعاد من جزء مادي موجود لاستخدامه في التصميم بمساعدة الكمبيوتر ثلاثي الأبعاد (CAD) ، والهندسة بمساعدة الكمبيوتر (CAE) أو التصنيع بمساعدة الكمبيوتر (CAM) أو برامج التصميم الأخرى.\u003C\/b> \u003Ci>The process involves measuring an object, either manually or with cutting edge 3D measurement technologies like 3D scanners, to reconstruct it to a solid 3D model.\u003C\/i> \u003Cb>تتضمن العملية قياس كائن ، إما يدويًا أو باستخدام تقنيات القياس ثلاثية الأبعاد المتطورة مثل الماسحات الضوئية ثلاثية الأبعاد ، لإعادة بنائه إلى نموذج ثلاثي الأبعاد صلب.\u003C\/b>

\u003Ci>Reverse engineering is helpful in various ways such as analyzing product functionality & subcomponents, estimating costs, and identifying potential patent infringement.\u003C\/i> \u003Cb>تعد الهندسة العكسية مفيدة بطرق مختلفة مثل تحليل وظائف المنتج والمكونات الفرعية ، وتقدير التكاليف ، وتحديد الانتهاك المحتمل لبراءات الاختراع.\u003C\/b> \u003Ci>It may also be used to supply documentation that was either lost or never written, typically for parts designed before CAD software became widespread.\u003C\/i> \u003Cb>يمكن استخدامه أيضًا لتوفير الوثائق التي فُقدت أو لم تكتب مطلقًا ، عادةً للأجزاء المصممة قبل انتشار برنامج CAD على نطاق واسع.\u003C\/b>

\u003Ci>The physical features of the surface of an object can be measured by 3D scanning technologies like handheld 3D scanners, coordinate measuring machines (CMMs), and articulated portable arms.\u003C\/i> \u003Cb>يمكن قياس السمات الفيزيائية لسطح الشيء بتقنيات المسح ثلاثي الأبعاد مثل الماسحات الضوئية ثلاثية الأبعاد المحمولة ، وآلات القياس المنسقة (CMM) ، والأذرع المحمولة المفصلية.\u003C\/b> \u003Ci>Usually represented as a point cloud, the measured data lacks topological information, so it is often processed into a triangular-faced mesh (STL) file and then modeled into a more usable format such CAD model.\u003C\/i> \u003Cb>عادةً ما يتم تمثيلها على أنها سحابة نقطية ، تفتقر البيانات المقاسة إلى المعلومات الطوبولوجية ، لذلك غالبًا ما تتم معالجتها في ملف شبكة ذات وجه مثلثي (STL) ثم نمذجتها في تنسيق أكثر قابلية للاستخدام مثل نموذج CAD.\u003C\/b>

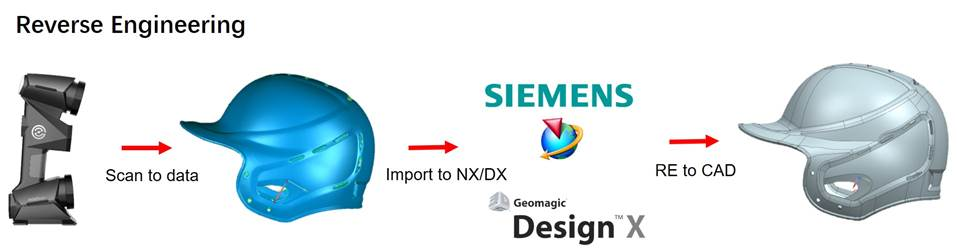

ما هي عملية الهندسة العكسية؟

\u003Ci>Why does a manufacturer need to reverse engineer something?\u003C\/i> \u003Cb>لماذا يحتاج الصانع إلى هندسة عكسية لشيء ما؟\u003C\/b> \u003Ci>To reproduce a component to analyze why the part doesn't work, to modify or enhance an existing tooling, or to find out the reason why there are issues with an assembly?\u003C\/i> \u003Cb>لإعادة إنتاج مكون لتحليل سبب عدم عمل الجزء ، أو لتعديل أو تحسين أدوات موجودة ، أو لمعرفة سبب وجود مشكلات في التجميع؟\u003C\/b> \u003Ci>It is necessary for a manufacturer to figure out its exact needs before beginning a reverse engineering project.\u003C\/i> \u003Cb>من الضروري أن تحدد الشركة المصنعة احتياجاتها الدقيقة قبل البدء في مشروع الهندسة العكسية.\u003C\/b>

\u003Ci>Before the reverse engineering process, the manufacturer must decide which 3D measurement technology should be used first.\u003C\/i> \u003Cb>قبل عملية الهندسة العكسية ، يجب أن تقرر الشركة المصنعة تقنية القياس ثلاثية الأبعاد التي يجب استخدامها أولاً.\u003C\/b> \u003Ci>For this explanation, let's take ZG's portable 3D scanner\u003C\/i> \u003Cb>من أجل هذا الشرح ، لنأخذ الماسح الضوئي المحمول ZG's 3D scanner\u003C\/b>أتلسكانعلي سبيل المثال.

\u003Ci>Firstly, the technician will make some preparation for the part to be scanned, such as to place markers on the surface.\u003C\/i> \u003Cb>أولاً ، سيقوم الفني بعمل بعض التحضير للجزء المراد مسحه ضوئيًا ، مثل وضع علامات على السطح.\u003C\/b> \u003Ci>Then, the technician will start the scanning process, to scan the part that needs to be recreated, capturing all the dimensions and details.\u003C\/i> \u003Cb>بعد ذلك ، سيبدأ الفني عملية المسح ، لمسح الجزء الذي يجب إعادة إنشائه ، والتقاط جميع الأبعاد والتفاصيل.\u003C\/b>

\u003Ci>After the scanning process, the scan data is post processed to the universal format either a mesh or point cloud in ZG scanning software, which will help to clean, repair and refine the data.\u003C\/i> \u003Cb>بعد عملية المسح ، تتم معالجة بيانات المسح إلى التنسيق العالمي إما شبكة أو سحابة نقطة في برنامج المسح الضوئي ZG ، مما سيساعد على تنظيف البيانات وإصلاحها وصقلها.\u003C\/b> \u003Ci>The mesh or point cloud scan data will be imported into CAD software such as Design X, SOLIDWORKS or Siemens NX, and then an industrial designer or expert of reverse engineering can then create the 3D model and make any changes as required.\u003C\/i> \u003Cb>سيتم استيراد بيانات المسح السحابي للشبكة أو النقاط إلى برامج CAD مثل Design X أو SOLIDWORKS أو Siemens NX ، ومن ثم يمكن لمصمم صناعي أو خبير في الهندسة العكسية إنشاء نموذج ثلاثي الأبعاد وإجراء أي تغييرات حسب الحاجة.\u003C\/b>

\u003Ci>The manufacturer can use a 3D printer to produce a prototype of the 3D model quickly, then the expert can assess whether the 3D model can meet their requirements, if not, the 3D model can be modified no matter how many times until satisfactory.\u003C\/i> \u003Cb>يمكن للشركة المصنعة استخدام طابعة ثلاثية الأبعاد لإنتاج نموذج أولي للنموذج ثلاثي الأبعاد بسرعة ، ثم يمكن للخبير تقييم ما إذا كان النموذج ثلاثي الأبعاد يمكنه تلبية متطلباتهم ، وإذا لم يكن الأمر كذلك ، فيمكن تعديل النموذج ثلاثي الأبعاد بغض النظر عن عدد المرات حتى يُرضي.\u003C\/b> \u003Ci>Once the ideal 3D model has been created, the manufacturer can produce parts either as a one-off or batch production.\u003C\/i> \u003Cb>بمجرد إنشاء النموذج ثلاثي الأبعاد المثالي ، يمكن للشركة المصنعة إنتاج أجزاء إما لمرة واحدة أو دفعة واحدة.\u003C\/b>

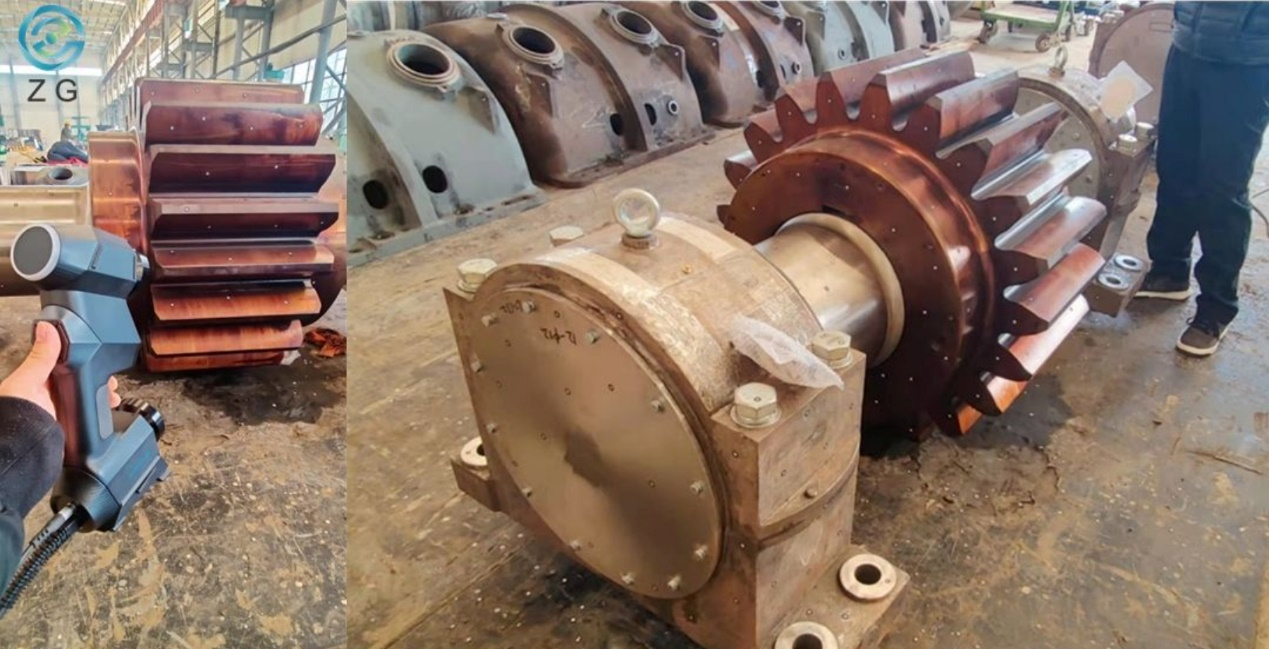

جزء كبير من الصب جاهز للهندسة العكسية

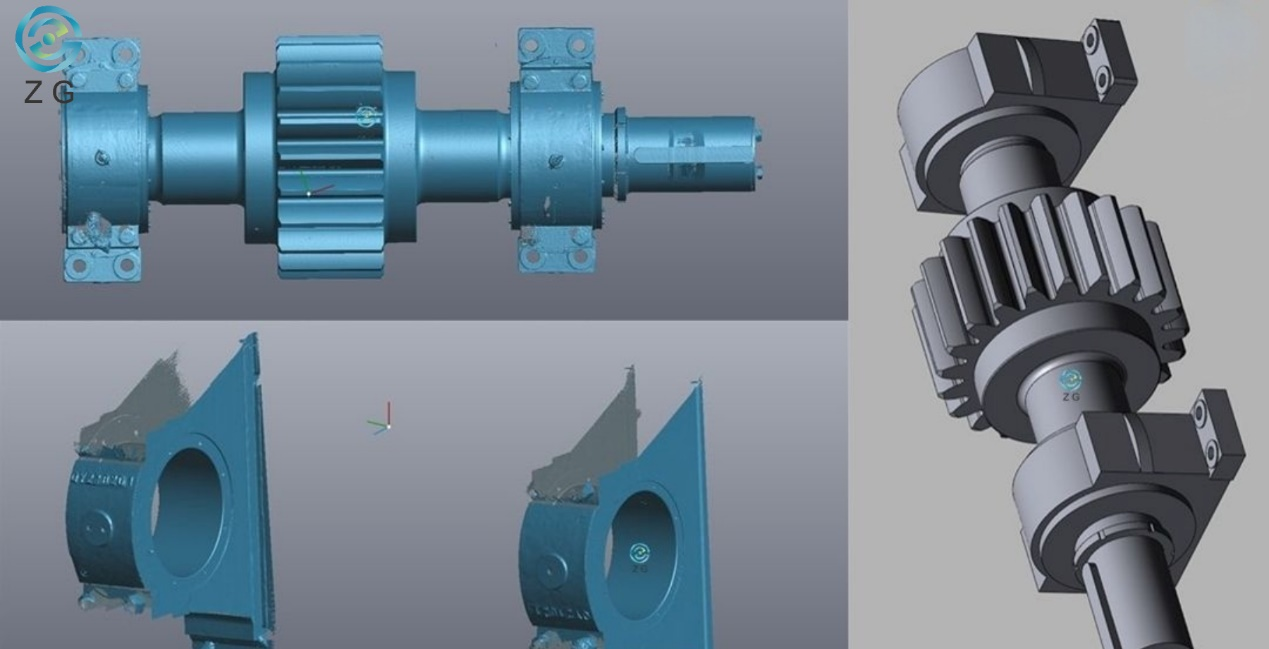

بيانات ممسوحة ضوئيًا ثلاثي الأبعاد ونموذج CAD

ما هي استخدامات الهندسة العكسية؟

تُستخدم الهندسة العكسية على نطاق واسع في العديد من الصناعات ، مثل صناعة السيارات وصناعة الطيران وشركات الأدوات والحفاظ على الفن والتراث وما إلى ذلك. يمكن أن تساعد العمليات الهندسية العكسية الشركات المصنعة على تحسين إنتاجها واكتساب ميزة تنافسية وخفض التكاليف.

فيما يلي بعض الاستخدامات الأكثر شيوعًا للهندسة العكسية:

1. استبدال الأجزاء القديمة

كواحد من أكثر تطبيقات الهندسة العكسية شيوعًا ، يتضمن استبدال الأجزاء القديمة فحص وإعادة إنتاج أجزاء محددة من الآلات الأكبر حجمًا لإبقائها قيد التشغيل.

\u003Ci>For example, a factory might have a large engine compartment that keeps the entire conveyor system running through each day's work shift.\u003C\/i> \u003Cb>على سبيل المثال ، قد يحتوي المصنع على حجرة محرك كبيرة تحافظ على تشغيل نظام النقل بالكامل خلال وردية العمل اليومية.\u003C\/b> \u003Ci>Every once in a while, one of the machine parts will wear out and need to be replaced.\u003C\/i> \u003Cb>بين الحين والآخر ، سوف يبلى أحد أجزاء الماكينة ويحتاج إلى الاستبدال.\u003C\/b> \u003Ci>And certain parts might no longer be in production if the machine is old.\u003C\/i> \u003Cb>وقد لا يتم إنتاج أجزاء معينة إذا كانت الماكينة قديمة.\u003C\/b>

\u003Ci>Rather than making a huge investment in a new conveyor system, the preferable option for the manufacture is to retain the same equipment and replace the faulty part.\u003C\/i> \u003Cb>بدلاً من القيام باستثمار ضخم في نظام ناقل جديد ، فإن الخيار الأفضل للتصنيع هو الاحتفاظ بنفس المعدات واستبدال الجزء المعيب.\u003C\/b> \u003Ci>With reverse engineering, you can use a\u003C\/i> \u003Cb>مع الهندسة العكسية ، يمكنك استخدام ملف\u003C\/b>الماسح الضوئي ZG's 3D\u003Ci>to digitally replicate the design of the defective part.\u003C\/i> \u003Cb>لتكرار تصميم الجزء المعيب رقميًا.\u003C\/b> \u003Ci>From there, a new copy of the component can be created and installed into the machine.\u003C\/i> \u003Cb>من هناك ، يمكن إنشاء نسخة جديدة من المكون وتثبيتها في الجهاز.\u003C\/b>

2. تحليل الفشل

\u003Ci>Reverse engineering techniques can play a valuable role in failure analysis.\u003C\/i> \u003Cb>يمكن أن تلعب تقنيات الهندسة العكسية دورًا مهمًا في تحليل الفشل.\u003C\/b> \u003Ci>You may need to take it apart or examine design files to determine to figure out why a machine fails.\u003C\/i> \u003Cb>قد تحتاج إلى تفكيكها أو فحص ملفات التصميم لتحديد سبب فشل الجهاز.\u003C\/b> \u003Ci>You can know how to fix or improve the product once you have this information, and it will function properly again.\u003C\/i> \u003Cb>يمكنك معرفة كيفية إصلاح المنتج أو تحسينه بمجرد حصولك على هذه المعلومات ، وسيعمل بشكل صحيح مرة أخرى.\u003C\/b>

\u003Ci>Examining a product using reverse engineering can reveal damaged parts of faulty designs.\u003C\/i> \u003Cb>يمكن أن يكشف فحص المنتج باستخدام الهندسة العكسية عن الأجزاء التالفة من التصميمات المعيبة.\u003C\/b> \u003Ci>Looking at digital design files created through reverse engineering can also reveal flaws and help inform how you plan to repair a piece of equipment.\u003C\/i> \u003Cb>يمكن أن يكشف النظر إلى ملفات التصميم الرقمية التي تم إنشاؤها من خلال الهندسة العكسية أيضًا عن عيوب ويساعد في الإبلاغ عن كيفية التخطيط لإصلاح قطعة من المعدات.\u003C\/b>

3. تحسين الأجزاء

\u003Ci>It's not surprising that reverse engineering can also be used for parts improvement.\u003C\/i> \u003Cb>ليس من المستغرب أنه يمكن أيضًا استخدام الهندسة العكسية لتحسين الأجزاء.\u003C\/b> \u003Ci>After conducting a failure analysis, you might need to alter a component.\u003C\/i> \u003Cb>بعد إجراء تحليل الفشل ، قد تحتاج إلى تغيير أحد المكونات.\u003C\/b> \u003Ci>You could have the part reverse engineered to create a copy of the original design if no replacement or alternative part is available on the market.\u003C\/i> \u003Cb>يمكنك إجراء هندسة عكسية للجزء لإنشاء نسخة من التصميم الأصلي إذا لم يكن هناك بديل أو جزء بديل متاح في السوق.\u003C\/b> \u003Ci>From there, you could modify the design for improved performance.\u003C\/i> \u003Cb>من هناك ، يمكنك تعديل التصميم لتحسين الأداء.\u003C\/b>

\u003Ci>If stronger joints or weld reinforcements is required for a machine, the problem parts will be examined for their measurements and redesigned with increased thickness or stronger metals.\u003C\/i> \u003Cb>إذا كانت هناك حاجة إلى مفاصل أقوى أو تقوية اللحام للماكينة ، فسيتم فحص الأجزاء المشكلة لقياساتها وإعادة تصميمها بسماكة متزايدة أو معادن أقوى.\u003C\/b> \u003Ci>You can determine which dimensions must be maintained and which aspects you can change through reverse engineering.\u003C\/i> \u003Cb>يمكنك تحديد الأبعاد التي يجب الحفاظ عليها والجوانب التي يمكنك تغييرها من خلال الهندسة العكسية.\u003C\/b> \u003Ci>If you want to combine two or more parts into a single and more functional component, reverse engineering could bring that fact to light.\u003C\/i> \u003Cb>إذا كنت ترغب في دمج جزأين أو أكثر في مكون واحد وأكثر وظيفية ، يمكن للهندسة العكسية أن تسلط الضوء على هذه الحقيقة.\u003C\/b>

4. التشخيص وحل المشكلات

\u003Ci>Reverse engineering also plays a vital role in diagnostics and problem-solving in different industrial processes.\u003C\/i> \u003Cb>تلعب الهندسة العكسية أيضًا دورًا حيويًا في التشخيص وحل المشكلات في العمليات الصناعية المختلفة.\u003C\/b> \u003Ci>In a factory setting, the flow of operations can sometimes go slow due to a faulty or underperforming function.\u003C\/i> \u003Cb>في إعدادات المصنع ، قد يتباطأ تدفق العمليات أحيانًا بسبب خلل أو ضعف الأداء.\u003C\/b> \u003Ci>And it will be difficult to find out the source of the problem when a manufacturing system consists of numerous machines and components.\u003C\/i> \u003Cb>وسيكون من الصعب معرفة مصدر المشكلة عندما يتكون نظام التصنيع من العديد من الآلات والمكونات.\u003C\/b> \u003Ci>Through reverse engineering, you can have a thorough understanding of how everything works as one and use that knowledge to identify where the problems are.\u003C\/i> \u003Cb>من خلال الهندسة العكسية ، يمكنك الحصول على فهم شامل لكيفية عمل كل شيء كوحدة واحدة واستخدام هذه المعرفة لتحديد مكان المشكلات.\u003C\/b>

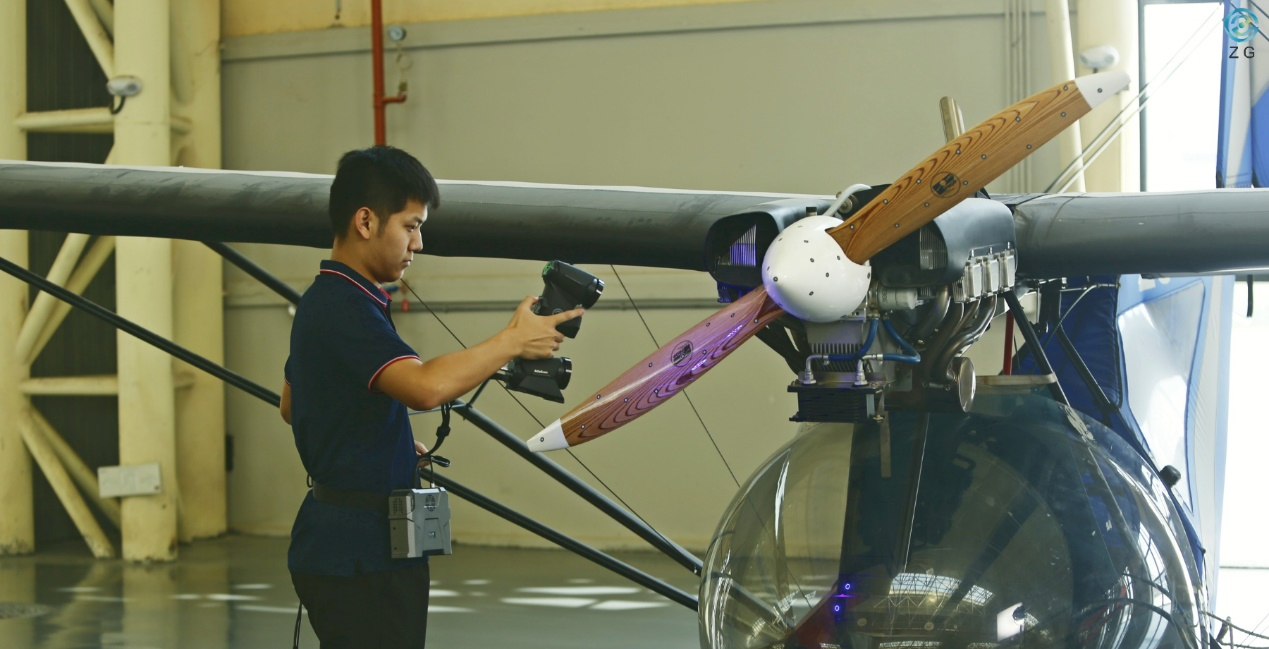

عملية مسح AtlaScan 1

كيف يمكن للماسحات الضوئية ثلاثية الأبعاد من ZG تسريع الهندسة العكسية؟

دقيقة وفعالة ، على عكس الأساليب اليدوية وتقنيات القياس ثلاثية الأبعاد الأخرى ،الماسحات الضوئية ثلاثية الأبعاد المحمولة من ZGتسريع عملية الهندسة العكسية بشكل كبير.

1. قابلية عالية وسهل الاستخدام:

--- هناك حاجة إلى القليل من التحضير قبل عملية المسح

- يمكن استخدامه مباشرة في أرضية الإنتاج

- يمكن استخدامه من قبل المشغلين من أي مستوى مهارة

2. سرعة عالية:

--- يمكن التقاط الملايين من نقاط البيانات في الثانية

--- يمكن تحقيق المسح إلى شبكة في ثوان

3. دقة عالية:

--- بغض النظر عن مدى تعقيد هندسة الجزء

--- بغض النظر عن تعقيد سطح الجزء

- يمكن أن تصل الدقة إلى 0.01 مم

باستخدام هذه الميزات ، يمكن للماسحات الضوئية ثلاثية الأبعاد الخاصة بـ ZG تسريع عملية الهندسة العكسية بشكل مذهل إلى مستوى آخر.

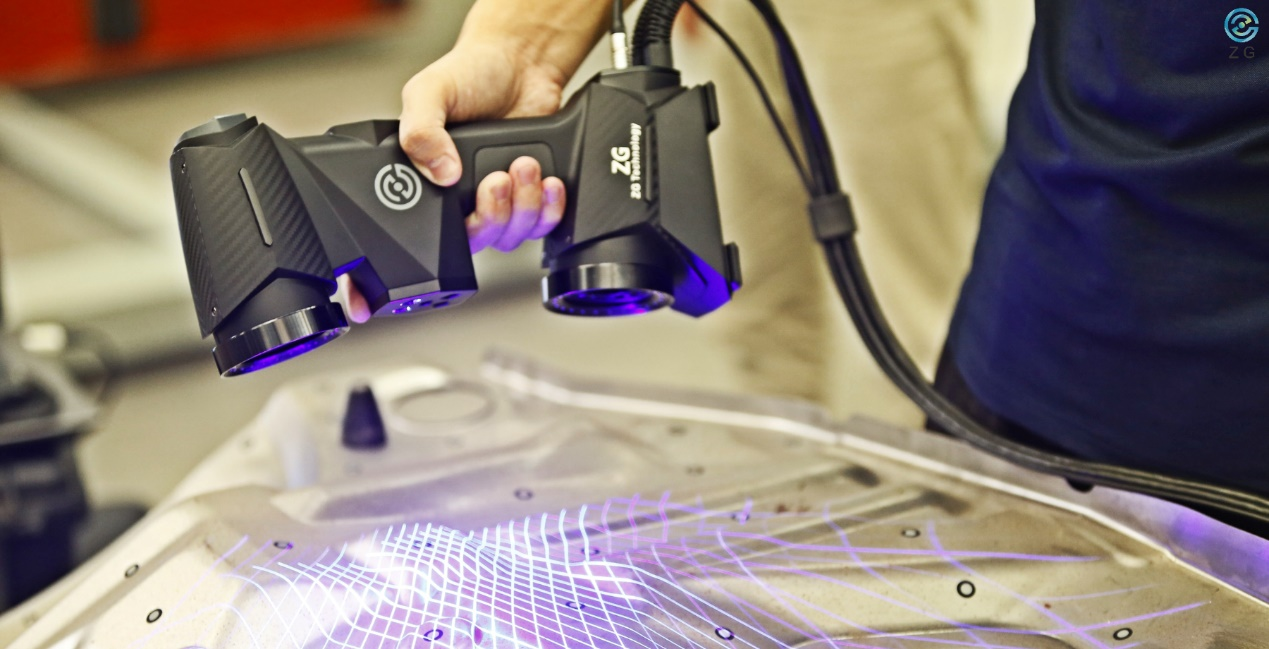

عملية مسح AtlaScan 2
