تواجه علم القياس الصناعي والهندسة العكسية تحديًا مستمرًا. يجب علينا أن نوازن بين الدقة على مستوى الميكرومتر والوتيرة السريعة للإنتاج في المصانع. يتضخم هذا الصراع عند مسح الأشكال الهندسية المعقدة أو شديدة الانعكاس أو شديدة الظلام. لعقود من الزمن، اعتمد المصنعون على آلات قياس الإحداثيات التقليدية (CMMs) لضمان الدقة الأصلية. ومع ذلك، يتطلب التصنيع المرن الآن دورات أسرع لمراقبة الجودة. يجيب المسح الضوئي بالليزر المحمول على هذه الدعوة. ينقل الفحص مباشرة إلى خط الإنتاج.

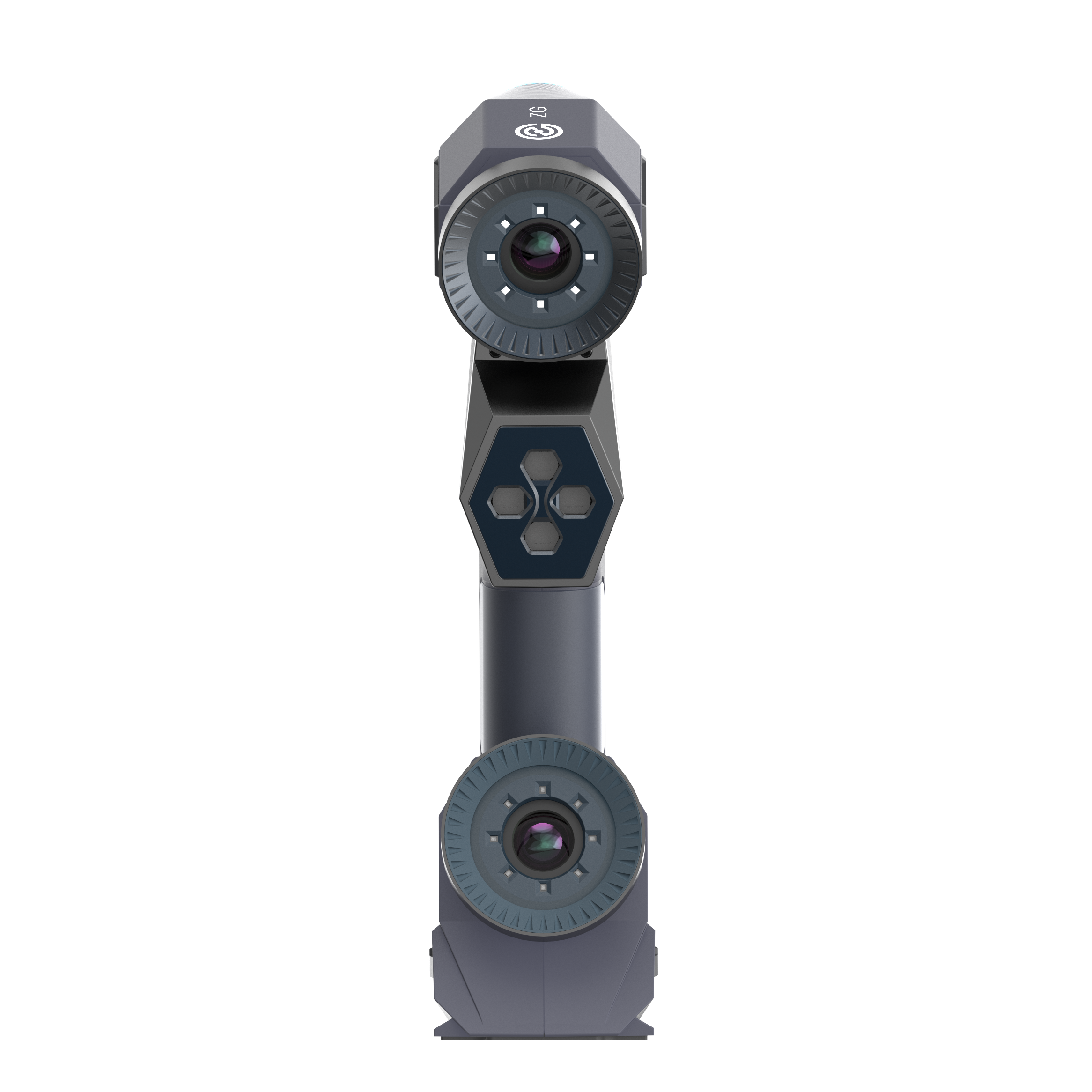

توفر هذه المقالة تقييمًا مباشرًا وقائمًا على الأدلة للماسح الضوئي ثلاثي الأبعاد RigelScan Plus Intelligent High-Resolution . نحن نستكشف قدراتها التقنية وحدود التطبيقات الواقعية وسير عمل التكامل النهائي. سوف تكتشف ما إذا كان هذا الجهاز يلبي التفاوتات التشغيلية المحددة الخاصة بك. نحن نهدف إلى مساعدة فرق الهندسة على تحديد ما إذا كان هذا الجهاز سيحل اختناقات الحصول على البيانات اليومية.
الوجبات السريعة الرئيسية
يستخدم جهاز RigelScan Plus تقنية الليزر الأزرق متعدد الخطوط لالتقاط التفاصيل الدقيقة على الأسطح الصعبة (اللامعة والأسود) دون الحاجة إلى بخاخات باهتة.
تتوقف دقة درجة القياس على المعايرة البيئية المناسبة وتقنية المشغل؛ يعد فهم قيود الدقة الحجمية على الأجزاء الكبيرة أمرًا بالغ الأهمية.
يتطلب التنفيذ الناجح تكاملًا قويًا للبرامج النهائية (على سبيل المثال، Geomagic وPolyWorks) وأجهزة معالجة محلية عالية التحمل.
مناسب بشكل أفضل لبيئات المتاجر الديناميكية التي تتطلب إمكانية النقل دون التضحية بمعايير القياس المعتمدة من ISO.
معضلة المقاييس: مواءمة قدرات الأجهزة مع حقائق المتجر
كثيرًا ما تفشل الماسحات الضوئية القياسية المنظمة في أرضيات التصنيع النشطة. تسبب البيئات الصناعية القاسية اهتزازات شديدة وإضاءة محيطة متقلبة. المواد غير المتعاونة تزيد من تعطيل التقاط الضوء المنظم. يمتص البلاستيك الأسود الضوء القياسي، في حين تبعثره المعادن الآلية بشكل غير متوقع. تؤدي هذه الاضطرابات إلى اختناقات خطيرة في البيانات. يواجه المهندسون عمليات إعادة صياغة لا نهاية لها أثناء محاولتهم التقاط أشكال هندسية كاملة. تتباطأ خطوط الإنتاج بينما تكافح مراقبة الجودة لمسح الأجزاء التي تم فحصها.
يوفر حل الليزر الأزرق جسرًا موثوقًا به. تملأ أجهزة مثل RigelScan Plus Intelligent High-Resolution 3D Scanner المساحة الشاسعة بين أجهزة CMM الثابتة والأجهزة المحمولة ذات المستوى المبدئي. ويستخدم مصفوفات ليزر زرقاء متخصصة متعددة الخطوط. تخترق مصفوفات الليزر هذه تداخل الضوء المحيط بسهولة. فهي تلتقط بيانات مكانية دقيقة حيث يكافح الضوء الأبيض التقليدي. يتميز الضوء الأزرق بطول موجي أقصر، مما يولد تركيزًا أكثر إحكامًا. يؤدي هذا إلى توفير خطوط أكثر وضوحًا على الكائن الممسوح ضوئيًا.
ما الذي يحدد النشر الناجح للماسح الضوئي؟ نحن نقيس النجاح من خلال مقاييس عملية في المتجر، بدلاً من المُثُل المعملية. يحقق الطرح الأمثل عدة معايير محددة:
تقليل وقت الفحص: يجب أن يلتقط الجهاز الأشكال الهندسية الكاملة بشكل أسرع من الفحص اليدوي.
انخفاض معدلات الخردة: يمنع الاكتشاف الفوري للعيوب الأجزاء المعيبة من التقدم.
تكامل CAD السلس: يجب ترجمة الشبكات المصدرة بسهولة إلى نماذج صلبة.
سرعة اعتماد المشغل: يحتاج الفنيون إلى أداة بديهية يستخدمونها فعليًا يوميًا.
يعد تعيين الميزات والنتائج أمرًا بالغ الأهمية أثناء اختيار الأجهزة. تُترجم الدقة على مستوى الميكرون مباشرة إلى نتائج عملية للهندسة العكسية. لإعادة إنشاء كتلة محرك قديمة، يجب عليك التقاط الحواف الحادة بشكل مثالي. تتطلب الثقوب العميقة والأشكال العضوية المعقدة سحبًا نقطية عالية الكثافة. تضمن لك الدقة العالية استخراج الانحناء الدقيق لشفرات التوربينات أو لوحات السيارات المخصصة. تسمح الشبكة الناتجة للمهندسين باستخراج الأشكال البدائية بدقة.
يجب أن تفهم الفرق بين دقة اللقطة الواحدة والدقة الحجمية. تقيس دقة اللقطة الواحدة الأداء في إطار مسح واحد معزول. تمثل الدقة الحجمية تراكم الأخطاء عبر المسافة. عند مسح مكونات فضائية كبيرة، تتضاعف الأخطاء المكانية بوصة في بوصة. نوصي بشدة باستخدام إضافات القياس التصويري للأجزاء التي تتجاوز أحجام العمل القياسية. ينشئ المسح التصويري إطارًا مرجعيًا عالميًا صارمًا. يقوم بتثبيت الإحداثيات المكانية في مكانها قبل بدء المسح بالليزر.
متري الدقة
تعريف
قيود التطبيق العملي
دقة طلقة واحدة
الدقة ضمن إطار أو مجال رؤية واحد تم التقاطه.
مثالية للأجزاء الصغيرة (مثل التروس والأقواس الصغيرة) التي تتناسب مع حجم مسح واحد.
الدقة الحجمية
التسامح مع تراكم الأخطاء على طول الجسم الكبير بالكامل.
ضروري للتجمعات الكبيرة (مثل هيكل السيارة وأجنحة الطائرات). يتطلب تتبعًا صارمًا.
تحدد عملية التعامل مع المواد تعدد استخدامات الماسح الضوئي على الأرض. غالبًا ما يزعم المصنعون أن أدواتهم تقوم بمسح الأسطح العاكسة والداكنة بسهولة. نحن نقيم هذا بموضوعية. نظرًا لأن الليزر الأزرق يمتلك طولًا موجيًا أقصر، فإنه يقلل من تشتت الضوء بشكل كبير. هذه الميزة الجسدية تلغي الحاجة إلى بخاخات الطباشير الفوضوية في معظم السيناريوهات. يصبح مسح الأجزاء الزيتية أو السوداء أو الآلية أمرًا روتينيًا. ومع ذلك، لا تزال الخصائص البصرية المتطرفة تشكل حدودًا فيزيائية. قد لا تزال تشطيبات المرآة المطلية بالكروم تتطلب إعدادًا خفيفًا للسطح لالتقاط بيانات خالية من العيوب.
يعتمد الامتثال لمراقبة الجودة على معايير صارمة لإصدار الشهادات. يجب أن تثبت الأدوات العاملة في بيئات القياس موثوقيتها. توفر معايير الجزء 3 من VDI/VDE 2634 معايير معايرة يمكن التحقق منها لأنظمة القياس البصرية ثلاثية الأبعاد. يجب على الفرق الهندسية أن تطلب هذه الشهادات. إنها تثبت أن المعدات تلبي معايير القياس الصارمة للنشر الصناعي.
تكامل سير العمل: من Point Cloud إلى CAD والتفتيش
تعمل الأجهزة كأداة للحصول على البيانات فقط. تولد القيمة الهندسية الحقيقية بالكامل داخل بيئة البرمجيات. إن استمرارية تدفق البيانات تحدد كفاءتك الإجمالية. إذا التقط الماسح الضوئي الخاص بك سحبًا نقطية رائعة ولكنه فشل في تصديرها بشكل نظيف، فستتوقف العملية على الفور. أنت بحاجة إلى سلسلة متصلة من الالتقاط الفعلي إلى الفحص الرقمي.
يؤدي المسح عالي الدقة إلى إنشاء مجموعات بيانات ضخمة. تتطلب هذه الملفات قوة معالجة محلية كبيرة. لا يمكنك تشغيل برامج القياس المتقدمة على أجهزة الكمبيوتر المحمولة المكتبية القياسية. تتضمن متطلبات الأجهزة أقصى سعة لذاكرة الوصول العشوائي (RAM) ووحدات المعالجة المركزية (CPU) على مستوى محطات العمل. تعد وحدة معالجة الرسومات NVIDIA RTX المتطورة إلزامية لعرض ملايين المضلعات بسلاسة. تتطلب المعالجة مقياسًا خطيًا استنادًا إلى مدى تعقيد الجزء الممسوح ضوئيًا وكثافة الدقة المختارة.
يضمن توافق النظام البيئي انتقالات سلسة بين الأقسام. يقوم الماسح الضوئي ثلاثي الأبعاد RigelScan Plus الذكي عالي الدقة بتصدير بيانات الشبكة النظيفة بسرعة. يمكن للمستخدمين تحديد التنسيقات القياسية مثل STL وOBJ وPLY. يقوم المهندسون باستيراد هذه الملفات بسهولة إلى برامج الفحص والتصميم المتوافقة مع معايير الصناعة. تتعامل برامج مثل Geomagic Design X وPolyWorks Inspector وSolidWorks مع هذه البيانات المحسنة بسلاسة. يؤدي هذا إلى إنشاء سير عمل سلس بدءًا من مراقبة الجودة وحتى الهندسة العكسية.
يتعامل البرنامج الذكي الموجود على متن الطائرة مع عملية تحسين الشبكة الهامة قبل التصدير. تحتوي السحب النقطية الخام بشكل طبيعي على ضوضاء طفيفة. يقوم برنامج المسح المخصص بإجراء تحسين تلقائي للشبكة بسرعة. إنه يملأ ثقوب التتبع البسيطة بذكاء. فهو يقلل بقوة من ضوضاء البيانات مع الحفاظ على الحواف الهندسية الحادة. توفر خطوة المعالجة المسبقة هذه للمهندسين ساعات من التنظيف اليدوي الممل في تطبيقات CAD النهائية.
اعتبارات التنفيذ، ومخاطر المشغل، ودروس الطرح
تتغير البيئات الصناعية باستمرار، مما يؤدي إلى إدخال متغيرات بيئية حادة. تؤثر هذه المتغيرات على سلامة البيانات بشكل كبير. تؤدي اهتزازات الأرضية إلى اهتزاز المكون أثناء الالتقاط، مما يؤدي إلى انحراف محاذاة الشبكة. تعمل التقلبات المفاجئة في درجات الحرارة على توسيع أو انكماش المكونات المعدنية في منتصف الفحص. يمكن أن تتداخل التغييرات الجذرية في الإضاءة المحيطة مع تتبع الهدف. يجب عليك عزل منطقة المسح وتثبيتها كلما أمكن ذلك للحفاظ على نتائج القياس.
يجب أن نتناول بشكل مباشر "العامل البشري" في علم القياس. يقدم المسح الضوئي باليد منحنى تعليمي جسدي متميز. يحتاج المشغلون إلى وعي مكاني جيد. تؤدي الحركات الجسدية السلسة والكاسحة إلى الحصول على أفضل الغيوم النقطية. تقدم تقنية المشغل غير المتناسقة بيانات خطيرة. تؤدي الحركات المتشنجة أو المسح القريب جدًا من السطح إلى إجراء عمليات مسح للطبقات أو اختلال في محاذاة الهدف. يظل التدريب الشامل للمستخدمين أمرًا غير قابل للتفاوض على الإطلاق لتحقيق النجاح.
تعتمد ثقة النظام على إجراءات الصيانة والمعايرة الصارمة. يقوم المشغلون بإجراء معايرة روتينية باستخدام لوحات معايرة معتمدة. يجب عليك إجراء معايرة ميدانية سريعة قبل كل جلسة مسح رئيسية. علاوة على ذلك، فإن إعادة اعتماد المصنع سنويًا تحافظ على الجدارة بالثقة على مستوى القياس. يقوم OEM بمعايرة الأجهزة وفقًا للمعايير العالمية التي يمكن تتبعها. تخطي هذه الخطوة السنوية، وستتعرض شهادات ISO الداخلية الخاصة بك لخطر الإبطال الفوري.
تملي سياسات أمان البيانات قواعد سير العمل الحديثة. تمنع بيئات التصنيع عالية الأمان معالجة البيانات السحابية. يحتاج مقاولو الدفاع والفضاء إلى أنظمة حلقة مغلقة. تحافظ معالجة الكمبيوتر المحلية على أمان بيانات CAD الخاصة. وهذا يضمن بقاء بروتوكولات أمان تكنولوجيا المعلومات الداخلية الخاصة بك سليمة. في حين أن التخزين السحابي يوفر الراحة للبعض، فإن الأجهزة المترجمة تضمن الملكية الكاملة والتحكم في الملكية الفكرية الخاصة بك.
منطق القائمة المختصرة: هل RigelScan Plus هو المناسب؟
يؤدي تحديد حالات الاستخدام المثالية إلى تسريع قرارات الشراء. يمتلك كل ماسح ضوئي نقاط قوة محددة. نقوم بتقييم الأداة مقابل التطبيقات اليومية المتميزة.
تشمل حالات الاستخدام المثالية ما يلي:
يتم تنفيذ فحص جودة السيارات والفضاء مباشرة على خط التجميع النشط.
الهندسة العكسية للأجزاء القديمة المعقدة حيث لم تعد بيانات CAD الأصلية ثنائية أو ثلاثية الأبعاد موجودة.
الأدوات التفصيلية، والصب، والتحقق من القالب قبل البدء في عمليات الإنتاج الضخم باهظة الثمن.
متى يجب أن تبحث في مكان آخر؟ يتفوق الماسح الضوئي في المرونة المحمولة باليد. ومع ذلك، إذا كانت حاجتك الأساسية تتضمن فحصًا آليًا ومتكررًا للخلايا الآلية، ففكر في أنظمة الإضاءة المنظمة المركبة بدلاً من ذلك. تتطلب الوحدات المحمولة عملية بشرية نشطة. بالإضافة إلى ذلك، إذا كانت منشأتك تتطلب ببساطة نماذج مرئية تقريبية ولم تكن دقة القياس مطلوبة بشكل صارم، فقد تكون أدوات المستهلك على مستوى المبتدئين كافية. تتطلب الأدوات المتطورة تطبيقات صناعية مناسبة لتبرير نشرها.
ما هي إجراءات الخطوة التالية؟ لا تعتمد أبدًا على القطع التجريبية القياسية التي يقدمها البائعون فقط. تم تصميم هذه القطع خصيصًا للمسح الضوئي بشكل مثالي. قم دائمًا بتنظيم اختبار مرجعي على موقعك. استخدم جزء العينة الخاص بك والذي يصعب مسحه ضوئيًا. اختر شيئًا لامعًا أو أسودًا أو شديد التعقيد. شاهد الفني وهو يقوم بمسحه ضوئيًا على الهواء مباشرة. قم بتقييم الشبكة المصدرة في برنامج CAD الخاص بك. يكشف هذا الاختبار الصارم عن القدرات التشغيلية الحقيقية للماسح الضوئي.
خاتمة
يؤدي الانتقال من القياس الثابت إلى المسح الضوئي المحمول إلى تغيير طريقة عمل المصانع الحديثة بشكل دائم. توفر تقنية الليزر الأزرق المحمولة حرية ملحوظة على أرضية المتجر. إنه يزيل الاختناقات المادية المرتبطة بنقل الأجزاء الثقيلة إلى غرفة CMM مخصصة. تعمل مثل هذه المعدات كأداة قياس قوية، بشرط أن تظل البيئة التشغيلية مثالية.
ويظل حكمنا النهائي واضحا. يعمل هذا الجهاز كأحد الأصول ذات القدرة العالية لأرضيات التصنيع الجادة. الفرق الهندسية التي تحتاج إلى التقاط بيانات محمولة وخالية من الرذاذ وعالية الدقة سوف تشهد فوائد تشغيلية فورية. إنه يتعامل مع الأشكال الهندسية المعقدة والداكنة واللامعة بشكل موثوق. تتكيف مسارات عمل البرامج النهائية بسهولة مع البيانات الشبكية الأصلية التي تنشئها.
يجب على فرق المشتريات والهندسة اتخاذ إجراءات فورية. حدد موعدًا لعرض إثبات المفهوم اليوم. قم بإخضاع الجزء الأصعب والأكثر عدم تعاونًا في العينة للاختبار. اكتشف بشكل مباشر كيفية دمج تقنية الليزر الأزرق متعدد الخطوط مباشرة في النظام البيئي المحدد لمراقبة الجودة لديك.
التعليمات
س: هل يتطلب RigelScan Plus علامات مرجعية لجميع عمليات الفحص؟
ج: نعم، تتطلب ماسحات القياس المحمولة باليد عمومًا أهدافًا لاصقة لتحديد المواقع. تضمن هذه العلامات المرجعية التتبع المكاني المستمر. إنها تسمح للماسح الضوئي بالحفاظ على الموضع الدقيق ديناميكيًا في الفضاء ثلاثي الأبعاد. وهذا يمنع فقدان التتبع أثناء حركة المشغل ويضمن دقة على مستوى القياس عبر الهندسة بأكملها.
س: كيف يعمل على الأسطح المعدنية شديدة اللمعان أو الآلية؟
ج: يعمل النظام بشكل جيد للغاية على المعادن شديدة اللمعان. يستخدم الليزر الأزرق متعدد الخطوط طولًا موجيًا أقصر من الضوء الأبيض التقليدي. هذا الطول الموجي المحدد يقلل من تشتت الضوء. يمكنك مسح معظم الأسطح المُشكَّلة آليًا دون رذاذ باهت. ومع ذلك، قد لا تزال التشطيبات ذات المرآة المثالية تتطلب إعدادًا خفيفًا للسطح.
س: ما هي متطلبات أجهزة الكمبيوتر لمعالجة بيانات المسح الضوئي عالية الدقة؟
ج: تتطلب معالجة السحب النقطية عالية الدقة أجهزة عالية التحمل. نوصي باستخدام وحدات المعالجة المركزية (CPU) على مستوى محطة العمل. أنت بحاجة إلى وحدة معالجة الرسومات NVIDIA RTX المتطورة لعرض أعداد المضلعات الضخمة بسلاسة. يُعد ما لا يقل عن 64 جيجابايت من ذاكرة الوصول العشوائي أمرًا ضروريًا لإنشاء شبكات سلسة وملء الثقوب وتكامل برامج CAD.
س: ما هو عدد المرات التي يجب فيها معايرة الماسح الضوئي؟
ج: يجب على المشغلين إجراء معايرة ميدانية سريعة يوميًا أو قبل أي جلسة قياس حرجة. يستخدم هذا لوحة المعايرة المعتمدة المضمنة ويستغرق لحظات فقط. بالإضافة إلى ذلك، يتطلب النظام معايرة OEM سنوية قياسية. تضمن إعادة اعتماد المصنع استمرار الأجهزة في تلبية معايير القياس VDI/VDE الصارمة.
