تم صياغة مصطلح مصطلح التصوير الفوتوغرافي من قبل المهندس المعماري البروسي ألبريشت ميدينباور ، الذي ظهر في مقالته 1867 "تموت الصور الفوتوغرافية. تفسير الصور الفوتوغرافية وأنماط الصور الإشعاعية الكهرومغناطيسية والظواهر الأخرى.
هناك العديد من المتغيرات من قياس التصوير الفوتوغرافي. أحد الأمثلة على ذلك هو استخراج القياسات ثلاثية الأبعاد من البيانات ثنائية الأبعاد (أي الصور) ؛ على سبيل المثال ، يمكن تحديد المسافة بين نقطتين تقع على متن طائرة موازية لطائرة الصورة الفوتوغرافية عن طريق قياس المسافة على الصورة إذا كان مقياس الصورة معروفًا.
في الوقت الحاضر ، يلعب هذا النوع من الصور الفوتوغرافية دورًا حيويًا ويستخدم على نطاق واسع في الماسح الضوئي ثلاثي الأبعاد، خاصة بالنسبة لمسح قطع العمل الكبيرة ، يمكن أن يساعد في تحسين الكفاءة والدقة بشكل كبير.
2. لماذا هناك حاجة إلى قياس التصوير عند مسح قطع العمل الكبيرة؟
لطالما كان مسح قطع العمل الكبيرة مشكلة بالنسبة للعديد من المصنوعات ، والسبب في ذلك هو أنه واضح أيضًا ، إنه كبير جدًا. عند استخدام العلامات في نظام المسح ثلاثي الأبعاد، ستؤدي الزيادة في أوقات الوصلات إلى أخطاء تراكمية ، مما يؤدي إلى دقة منخفضة.
يوصى باستخدام نظام قياس التصوير الفوتوغرافي عندما يتجاوز حجم الشغل 1.5 متر ويحتاج القياس الدقيق العالي. من خلال العمل مع ماسح ضوئي ثلاثي الأبعاد ، يمكن أن يساعد نظام قياس التصوير الفوتوغرافي في تقليل الخطأ التراكمي وتحسين الدقة بشكل كبير.
3. كيف يعمل التصوير الفوتوغرافي؟
3.1 مبدأ العمل في قياس التصوير
كما هو مذكور في الجلسة الأولى ، يمكن لتصوير التصوير الفوتوغرافي استخراج البيانات ثلاثية الأبعاد من الصور ثنائية الأبعاد ، لذلك ، من خلال التقاط صور لشغل العمل في المسافة المرجعية ، يمكن التقاط العلامات على السطح ، ثم سيتم حساب العلامات. يستخدم لاحقًا في نظام المسح ثلاثي الأبعاد. ستكون دقة بيانات العلامة هذه أعلى بكثير من الدقة التي تم التقاطها بواسطة ماسح الضوئي ثلاثي الأبعاد.
مبدأ عمل التصوير الفوتوغرافي
3.2 سير العمل النموذجي لقياس التصوير
أولاً ، مثل سير العمل النموذجي لنظام المسح ثلاثي الأبعاد ، نحتاج إلى وضع علامات على قطعة العمل.
ثانياً ، نظرًا لأن حجم الصور ثنائية الأبعاد مطلوب لاستخراج البيانات ثلاثية الأبعاد من الصور ثنائية الأبعاد ، نحتاج إلى وضع شريط فحص كمقياس على قطعة العمل أو بالقرب منها. تُعرف بيانات شريط الفحص بالفعل بحيث يمكن حساب بيانات العلامة وفقًا لذلك.
فحص شريط
ثالثًا ، التقاط صور للعلامات على سطح الشغل من المركز إلى الحواف لتغطية الشغل بالكامل
أخيرًا ، أدخل الصور التي تم التقاطها إلى برنامج ثلاثي الأبعاد وحساب بيانات العلامة للاستخدام اللاحق.
4. كيف يمكن أن تساعد ZG؟
لمسح قطع العمل الكبيرة باستخدام قياس التصوير الفوتوغرافي ، يمكن أن توفر تقنية ZG حلولًا مختلفة وفقًا للتطبيقات المختلفة.

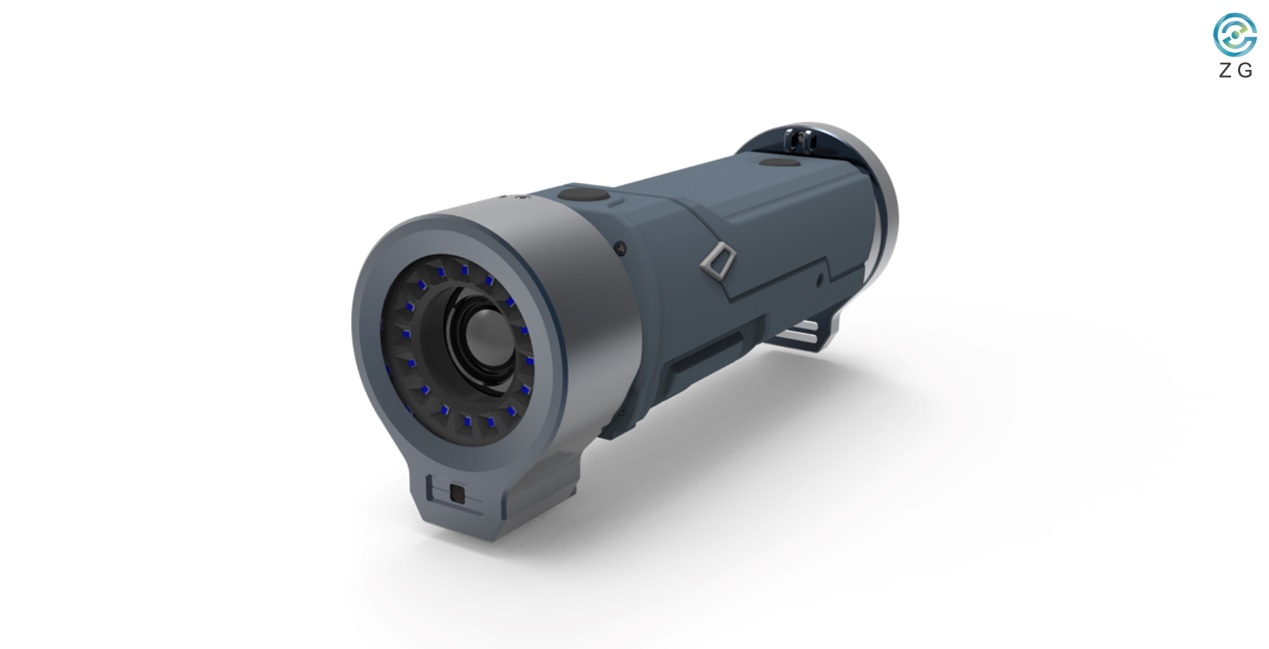

PhotoShot Lite هو نظام قياس التصوير الفوتوغرافي المهني وهو مناسب لمعظم قطع العمل الكبيرة الحجم مثل أجزاء الصب. إنه محمول وخفيف الوزن ، ويمكن أن تصل دقتها الحجمية إلى 0.020 مم/م.
فوتشوت لايت

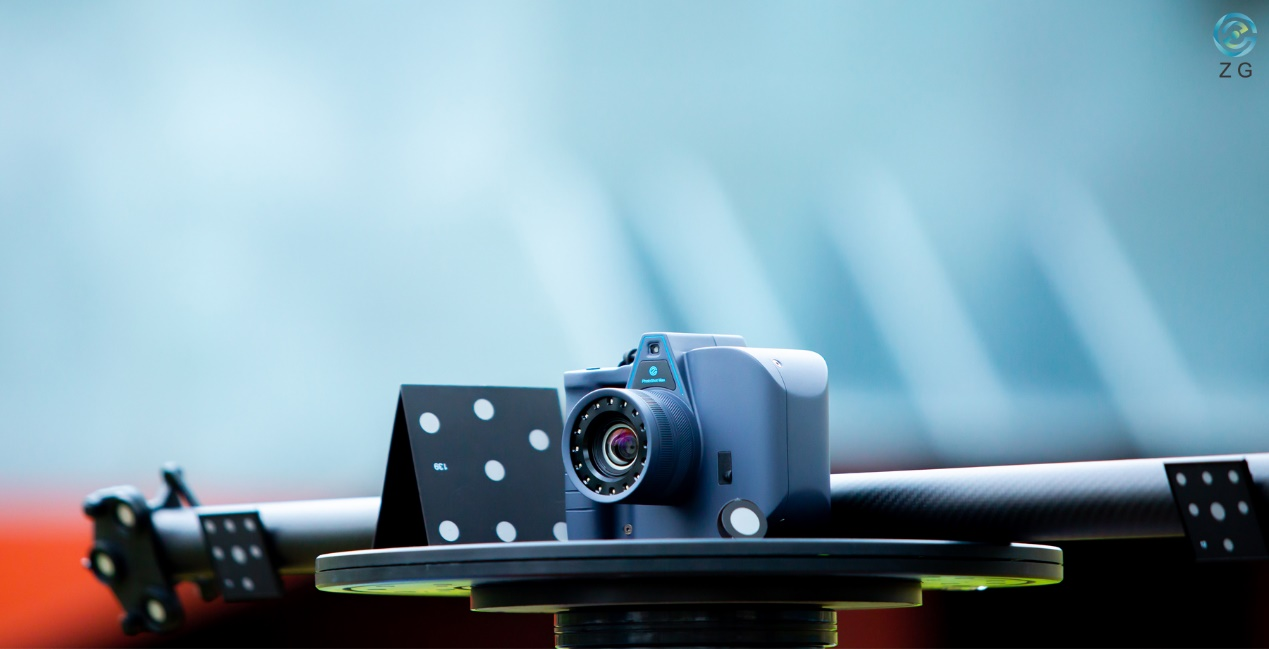

PhotoShot Max هو نظام قياس التصوير اللاسلكي وهو مناسب لكائنات كبيرة جدًا مثل الطائرة ، وشفرة التوربينات الريفية ، وآلة التعدين ، وما إلى ذلك. البيانات لاسلكيًا ، يمكن تحسين نطاق القياس والكفاءة بشكل كبير.
فوتشوت ماكس

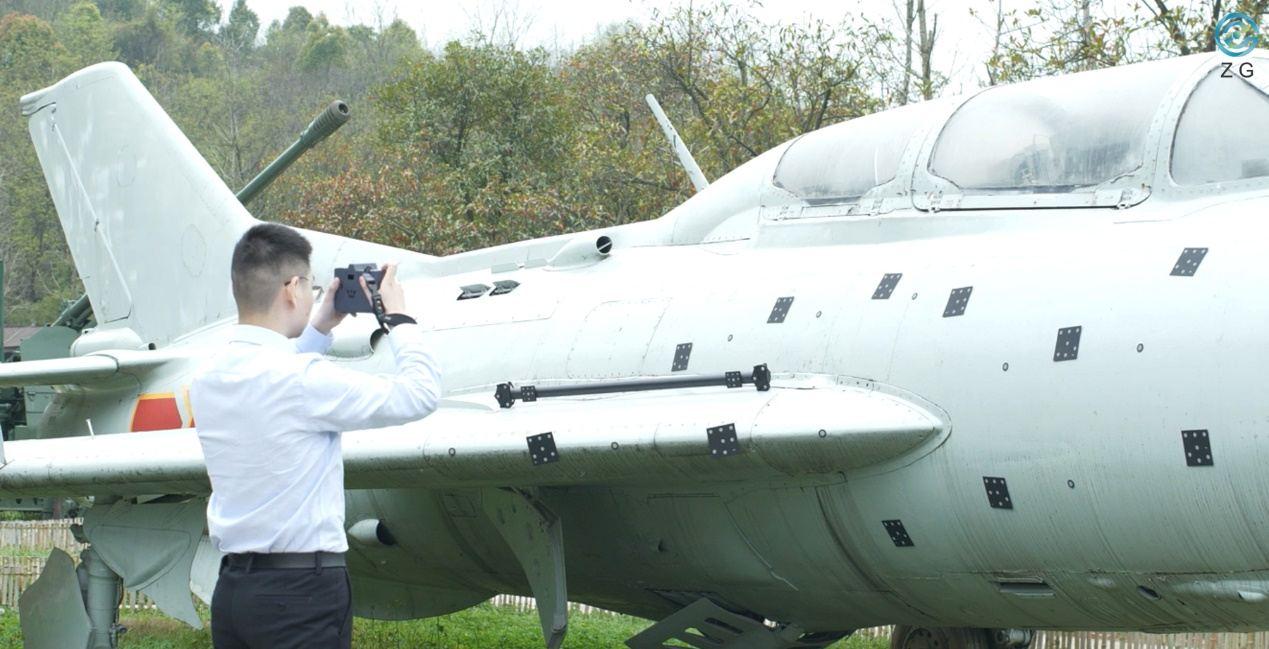

فوتشوت ماكس التقاط الصور

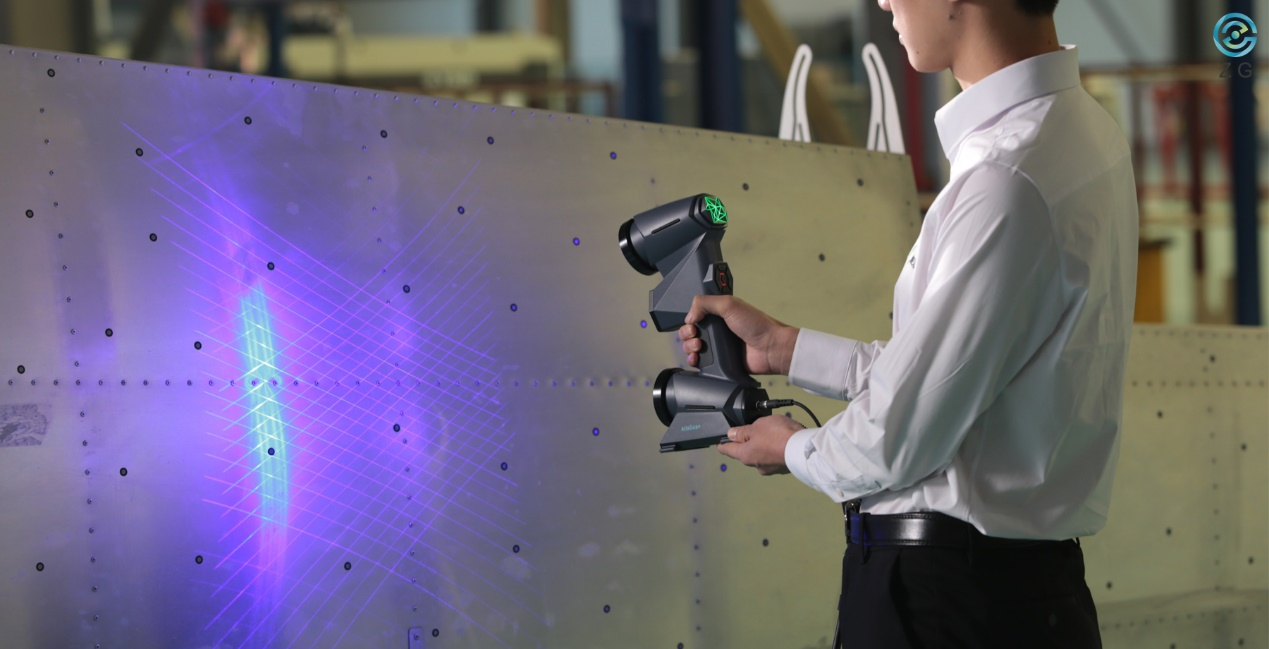

إلى جانب نظام قياس التصوير الفوتوغرافي ، يعد الماسح الضوئي ثلاثي الأبعاد مناسبًا مهمًا أيضًا لعملية المسح. لتحسين الكفاءة ، نوصي بشدة بماسح ضوئي ثلاثي الأبعاد مع وضع واسع النطاق. أخذ Atlascan على سبيل المثال ، يمكن أن تصل مساحة المسح إلى 600 × 550 مم ، وهو بالتأكيد اختيار أفضل من الماسحات الضوئية ثلاثية الأبعاد العادية.
وضع Atlascan الواسع المدى
تقدم ZG Technology حلولًا ثلاثية الأبعاد مهنية لأكثر من 8 سنوات ، ليس فقط لأجهزة العمل الكبيرة ، ولكن جميع أنواع الأشياء. نود أن نقدم لك حلاً لتطبيقك ، والتحدث إلى خبرائنا اليوم لمعرفة المزيد حول تقنية المسح ثلاثي الأبعاد وكيف يمكن أن يكون لها تأثير طويل الأمد على عملك.
